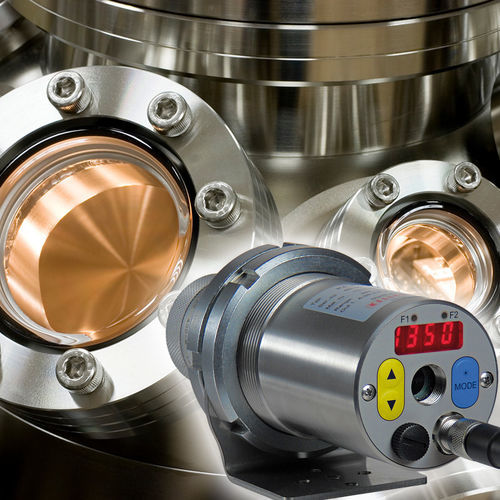

Pirómetro con pantalla LED CellaFurnace PA 46

°C°Fcon puntero láser

Descripción del producto
El CellaFurnace PA 46 es un pirómetro bicolor (método del cociente) diseñado para la medición óptica de temperatura en hornos de vacío o con gas inerte, con temperaturas de hasta 3200 °C. Ofrece una amplia gama de medición con resolución constante < 0,1 K y alta estabilidad a largo plazo adecuada para procesos productivos. La alineación al punto de medida se realiza mediante visor óptico, luz piloto láser o cámara de vídeo opcional.

Características principales

• Rango de medición 900 a 3200 °C
• Diseñado para hornos de alta temperatura (vacío / gas inerte)
• Medición bicolor para minimizar la influencia de la emisividad
• Evaluación híbrida de señal para alta resolución metrológica
• Mínima auto‑calentamiento para estabilidad a largo plazo
• Ópticas enfocables y campo de visión estrecho para mediciones a través de pequeñas aberturas
• Estándar: salida analógica e interfaces USB / RS‑485

Parámetros de medición
Rango de medición: 900 - 3200 °C
Sensor: doble fotodiodo
Rango espectral: 0,9 / 1,05 µm
Tiempo de respuesta t98: ≤ 10 ms
Incertidumbre de medida: 900–1500 °C: 0,35 % del valor + 2 K; 1500–2400 °C: 0,5 % + 2 K; 2400–3200 °C: 1,0 %
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida de corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Variantes ópticas

• Objetivo estándar PZ 20.01: enfoque 0,4 m - ∞
• Objetivo de acercamiento PZ 20.03: enfoque 0,2 m - 0,4 m
• Teleobjetivo I PZ 20.06: enfoque 1,2 m - ∞
• Teleobjetivo II PA 20.06: enfoque 0,6 m - ∞

Parámetros eléctricos
Salida analógica: 0(4) - 20 mA lineal, conmutable, escalable
Resistencia de carga: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Salida de conmutación: 2 × open collector 24 V DC, ≤ 30 mA
Entrada de conmutación: 2 × hasta 24 V
Interfaces: USB, RS‑485
Alimentación: 24 V DC (+10 % / -20 %)
Consumo: ≤ 175 mA a 24 V DC

Cámara / Ayudas de puntería
Salida de vídeo (con cámara): Composite PAL, 1 Vpp, 75 Ω
Opciones de puntería: a través del objetivo; luz piloto láser; cámara de vídeo (según versión)

Características / Controles
Pantalla: LED roja de 4 dígitos, altura 8 mm
Indicadores de estado: 2 × LED
Elementos de control: 3 botones

Parámetros generales
Conexión: conector roscado M12 de 8 pines
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: ≤ 95 % r.H. (sin condensación)
Dimensiones: Ø 65 mm × 220 mm (máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP65 (DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables

• Rango de medición y variable medida
• Escalado de entradas/salidas analógicas
• Filtro de suavizado y modo de memoria
• Emisividad y transmitancia
• Compensación de radiación ambiental reflejada y temperatura ambiente
• Límites y modo de contactos de alarma
• Parámetros ATD (opcionales) y función de linearización
• Indicador LED y funciones de simulación
• Unidad °C/°F; selección de canal de medida
• Umbral de monitorización de contaminación; funciones de cámara (si provisto)

Funciones

• Señal de sobretemperatura: salida analógica > 20,5 mA si la temperatura interna > 80 °C
• Función de servicio: simulación de valor medido o señal de corriente
• ATD (Detección Automática de Temperatura) para procesos discontinuos

Alcance de la entrega

• Unidad pirómetro (CellaFurnace PA)
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para versiones con cámara
• Cable USB VK 11/D (1,8 m)
• Software CellaView y manual breve

Software
CellaView

Campo de medición (ejemplo)
Distancia 0.00 mm : diámetro del campo 7.50 mm
Distancia 16.00 mm : diámetro del campo 7.28 mm
Distancia 32.00 mm : diámetro del campo 7.05 mm
... hasta 400.00 mm : diámetro del campo 1.90 mm
