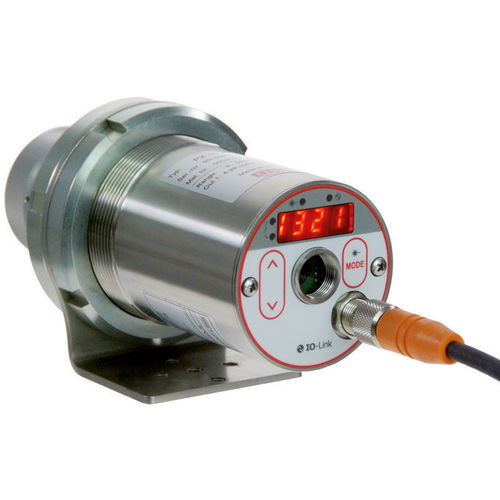

Sensor de temperatura de infrarrojos CellaFurnace PX 46

en caja metálica4-20 mAIO-Link

Descripción
El CellaFurnace PX 46 es un pirómetro infrarrojo para medición de temperatura sin contacto en hornos de vacío, hornos en atmósfera inerte y hornos de alta temperatura hasta 3200 °C. Emplea un fotodiodo doble y el método bicromático (medida por cociente) con procesamiento híbrido de la señal, proporcionando una resolución de 0,1 K en el rango 900–3200 °C. Óptica de precisión enfocables y tamaño de punto muy pequeño para medir a través de pequeñas aberturas. Opciones de puntería: visado a través de la lente, puntero láser o cámara de vídeo integrada.

Características especiales

• Rango de medición 900–3200 °C
• Diseñado para hornos de vacío, gas inerte y hornos de alta temperatura con pequeñas aberturas de visado
• Principio bicromático (cociente) con evaluación híbrida para alta resolución metrológica
• Sensor de fotodiodo doble para precisión y estabilidad a largo plazo
• Óptica enfocables para ajuste exacto de distancia y control del tamaño de punto
• De serie: salida analógica e interfaz IO‑Link

Opciones / propiedades del producto
Rango de medición: 900 - 3200 °C
Opciones de distancia focal (según versión AF): 0.4 m - ∞; 0.2 - 0.4 m; 0.6 m - ∞; 1.2 m - ∞
Opciones de puntería: visado a través de la lente; puntero láser; cámara de vídeo
Versiones disponibles: CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (cada versión puede llevar la opción de visado correspondiente)

Datos técnicos
Parámetros de medición
Rango de medición: 900 - 3200 °C
Sensor: fotodiodo doble
Rango espectral: 0,9 / 1,05 µm
Tiempo de respuesta t98: ≤ 10 ms
Incertidumbre de medición:
900 - 1500 °C: 0,35% del valor medido [°C] + 2 K
1500 - 2400 °C: 0,5% del valor medido [°C] + 2 K
2400 - 3200 °C: 1,0% del valor medido [°C]
Repetibilidad: 2 K
Coeficiente de temperatura: 0,05 %/K
Resolución salida corriente: 0,2 K + 0,03 % del rango seleccionado
Resolución interfaz: 0,1 K
Resolución display: 1 K

Variantes ópticas
Objetivo estándar PZ 20.01: enfoque 0,4 m - ∞ (otros objetivos: PZ 20.03, PZ 20.06, PX 20.06 según versión AF)
Relaciones de distancia (por versión AF): AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Forma del campo de medición: redondo

Parámetros eléctricos
Salida analógica: 0(4)-20 mA lineal, conmutable, escalable
Carga: ≤ 500 Ω
Salida de conmutación: 2 x Open Collector 24 V DC, ≤ 150 mA
Interfaz: IO‑Link
Alimentación: 24 V DC +10 % / -20 %
Consumo: ≤ 175 mA (24 V DC)

Cámara
Salida de vídeo (modelo con cámara): Composite PAL, 1 Vpp, 75 Ω

Funciones
Opciones de puntería: visado a través de la lente; puntero láser; cámara
Display: 4 dígitos LED rojo (altura dígito 8 mm)
Indicador de estado: 4 x LED
Controles: 3 botones

Parámetros generales
Conexión: rosca M12, 5 polos
Temperatura ambiente (funcionamiento): 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % r.H. máx. (sin condensación)
Dimensiones: Ø 65 mm x 220 mm (máx. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Clase de protección: IP 65 (DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables
Escalado salida analógica (0/4 - 20 mA), filtro de suavizado, modo memoria y tiempo de retención, emisividad, transmitancia, compensación de radiación ambiental reflejada, compensación de temperatura ambiente, límites y modos de contactos de alarma, parámetros ATD, simulación corriente/temperatura, unidad °C/°F, selección de canal de medición, umbral de control de contaminación. Modelos con cámara: TBC, balance de blancos, número de punto de medida.

Funciones
Señal de sobretemperatura (temperatura interna > 75 °C), funciones de servicio (simulación de valor medido o señal de corriente), ATD para procesos discontinuos.

Contenido del suministro (típico)
Pirómetro CellaFurnace PX 46, cable de conexión VK 02/L AF 1 (5 m). Para modelos con cámara: cable de vídeo VK 02/F (5 m). Manual corto incluido.

Software
SW 50 (software de configuración IO‑Link).

Campo de medición (ejemplos AF 1, distancia focal 400 mm)
Distancia de medición — Diámetro campo de medida (ejemplos):
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (más valores en la ficha técnica)

Especificaciones técnicas / características

• Modelo: CellaFurnace PX 46
• Rango de medición: 900 - 3200 °C
• Principio de medida: bicromático (cociente) con modos monocromáticos
• Rango espectral: 0,9 / 1,05 µm
• Detector: fotodiodo doble
• Tiempo de respuesta t98: ≤ 10 ms
• Incertidumbre: ver rangos de medición
• Salida analógica: 0(4)-20 mA (configurable)
• Interfaz: IO‑Link
• Alimentación: 24 V DC (+10 % / -20 %)
