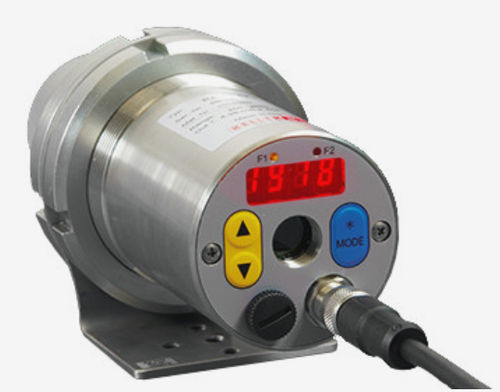

Pirómetro monocromático CellaCombustion PA 18

con pantalla LED°C°F

Descripción del producto
El CellaCombustion PA 18 es un pirómetro infrarrojo diseñado para medir la temperatura de los gases de combustión calientes en las cámaras de combustión de incineradoras, centrales eléctricas y plantas de tratamiento de residuos. Con una lente de precisión enfoc able y opción de puntería a través del objetivo o cámara de vídeo, el instrumento se alinea con precisión con el punto de medida.

Características principales

• Rango de medida 500 a 2.500 °C
• Lentes enfocables para ajuste exacto de la distancia de medida
• Lente de precisión anti-reflectante de banda ancha
• Pantalla LED legible a larga distancia (4 x 7 segmentos, altura dígitos 8 mm)
• Salida de corriente de prueba para diagnóstico
• Interfaces estándar: E/S digital, dos salidas analógicas, USB y RS-485

Parámetros de medida
Rango de medida: 500 - 2500 °C
Sistema sensor: termopila
Rango espectral: banda CO (optimizado para medición de gases de combustión)
Tiempo de respuesta t98: ≤ 100 ms
Incertidumbre de medida: 0,75 % de la lectura (°C), min. 3 K
Repetibilidad: 2 K
Coeficiente de temperatura: 0,04 %/K
Resolución salida de corriente: 0,2 K + 0,03 % del tramo de medida seleccionado
Resolución interfaz: 0,1 K
Resolución pantalla: 1 K

Variantes ópticas
Objetivos: objetivo estándar PZ 15.03, enfoque 0,8 m - ∞ (ej. relación distancia/spot 70:1 para versión AF 1)

Parámetros eléctricos
Salida analógica: 0(4)-20 mA lineal, conmutable, escalable
Resistencia: ≤ 500 Ω
Entrada analógica: 0 - 10 V
Salidas de conmutación: 2 x Open Collector 24 V DC, ≤ 30 mA
Entradas de conmutación: 2 x hasta 24 V
Interfaces: USB, RS-485
Alimentación: 24 V DC (+10 % / -20 %)
Consumo de corriente: ≤ 175 mA a 24 V DC

Cámara de vídeo
Salida de vídeo (modelos con cámara integrada): Composite PAL, 1 Vpp, 75 Ω

Equipo
Dispositivo de puntería: puntería por el objetivo o cámara de vídeo opcional
Pantalla: LED 4 x 7 segmentos rojo, altura dígitos 8 mm
Indicador de estado: 2 x LED
Controles: 3 pulsadores

Parámetros generales
Conexión: conector M12 8 polos
Temperatura ambiente: 0 - 65 °C
Temperatura de almacenamiento: -20 - +80 °C
Humedad admisible: 95 % HR máx. (sin condensación)
Dimensiones: Ø 65 mm x 220 mm (max. 277 mm)
Carcasa: acero inoxidable V2A (1.4305)
Tipo de protección: IP65 (según DIN 40050)
Peso: aprox. 0,9 kg

Parámetros ajustables
Rango de medida; variable medida y escalado de entradas/salidas analógicas; filtro de suavizado; modo memoria y tiempo de retención; emisividad; transmitancia; compensación de radiación de fondo; valores límite y modo de contactos de alarma; parámetros de la función ATD (opcional); función de linearización; indicación LED; simulación de corriente/temperatura; unidad °C/°F; para modelos con cámara: función TBC y balance de blancos

Funciones
Señal de sobretemperatura: si la temperatura interna supera 80 °C, la salida analógica muestra > 20,5 mA
Función de servicio: simulación de un valor medido o de una señal de corriente
ATD (Automatic Temperature Detection): detección automática de temperatura en procesos discontinuos

Alcance de la entrega

• Pirómetro CellaCombustion PA
• Cable de conexión VK 02/A (5 m)
• Cable de vídeo VK 02/F (5 m) para modelos con cámara
• Cable USB VK 11/D (1,8 m)
• Software CellaView
• Manual de instrucciones (resumen)

Software
CellaView (herramienta de configuración y lectura de datos)

Especificaciones técnicas

• Modelo: CellaCombustion PA 18
• Rango de medida: 500 - 2500 °C
• Sensor: termopila
• Relación distancia/spot: 70:1 (ej.)
• Objetivo: PZ 15.03 (enfoque 0,8 m - ∞)
• Principio de medida: monocromático
• Salidas analógicas: 2 x 0(4)-20 mA
• Interfaces: USB, RS-485
• Alimentación: 24 V DC (+10 % / -20 %)
• Carcasa: acero inoxidable V2A, IP65
• Dimensiones: Ø 65 mm x 220 mm (max. 277 mm)
• Peso: aprox. 0,9 kg
