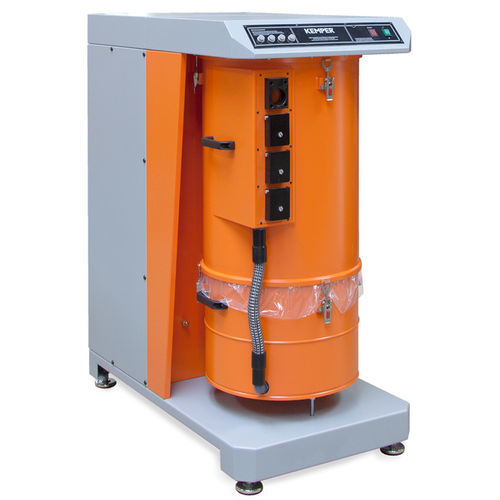

Sistema centralizado de aspiración y de filtración para humo de pie VacuFil 500

de soldaduracon filtro autolimpiantede polvo

Descripción del producto

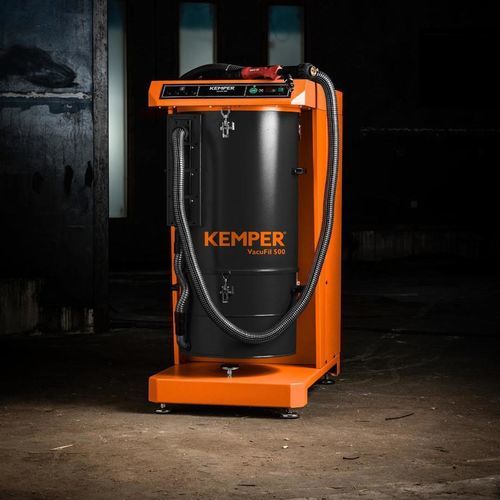

El VacuFil 500 es una unidad de extracción por alto vacío para humos y polvo de soldadura, diseñada para atender hasta cuatro puestos de trabajo individuales o integrarse en una instalación de conductos centralizada.

Aplicaciones

• Procesos de soldadura (MIG/MAG, láser)
• Materiales: acero, aluminio, acero inoxidable
• Funcionamiento industrial continuo y extracción robotizada

Ventajas clave

• Limpieza automática del filtro para funcionamiento continuo sin interrupciones
• Alta eficiencia de separación con cartuchos filtrantes KemTex® ePTFE (filtración superficial)
• Opciones de conexión flexibles: cuatro conexiones independientes o conducto central
• Compresor de canal lateral para generación fiable de vacío

Características detalladas
El VacuFil 500 está preparado para manejar altas concentraciones de humo y polvo de soldadura. Incorpora cartuchos KemTex® ePTFE con filtración superficial y limpieza automática por impulsos controlada por presión diferencial. La unidad admite extracción desde antorcha y extracción robotizada y puede suministrarse con boquillas de aspiración o brazos de extracción de alto vacío. El contenedor de recogida de polvo tiene una capacidad de 40 L; el aire comprimido para la limpieza requiere 5–6 bar. El nivel de presión acústica es de aproximadamente 74 dB(A).

Datos técnicos (tabla)
Dimensiones
Peso: 270 kg
Profundidad: 1197 mm
Ancho: 655 mm
Altura: 1377 mm

Filtro
Etapas de filtrado: 1
Eficiencia de separación ≥: 99,9 %
Superficie filtrante: 10 m² (KemTex® ePTFE)

Conexiones
Salida de aire (nominal): 1377 mm
Volumen del contenedor de polvo: 40 L

Tecnología
Potencia motor: 5,5 kW
Corriente nominal: 12,9 A
Nivel de presión sonora: 74 dB(A)
Suministro de aire comprimido para limpieza: 5–6 bar

Rendimiento
Capacidad máxima ventilador: 700 m³/h
Capacidad de extracción: 500 m³/h
Capacidad de la turbina: 680 m³/h
Presión negativa máxima: 20 000 Pa

Características / especificaciones técnicas

• Modelo: VacuFil 500
• Peso: 270 kg
• Dimensiones (F × A × Al): 1197 × 655 × 1377 mm
• Etapas de filtrado: 1
• Eficiencia de separación: ≥ 99,9 %
• Superficie filtrante: 10 m² (cartuchos KemTex® ePTFE, filtración superficial)
• Contenedor de polvo: 40 L
• Potencia motor: 5,5 kW
• Corriente nominal: 12,9 A
• Nivel de presión sonora: 74 dB(A)
• Suministro de aire comprimido: 5–6 bar (para limpieza)
• Capacidad máxima ventilador: 700 m³/h
• Capacidad de extracción: 500 m³/h
• Capacidad turbina: 680 m³/h
• Presión negativa máxima: 20 000 Pa
• Compatible con hasta cuatro puestos o conexión a conducto central
• Limpieza automática de filtros con control por diferencia de presión
