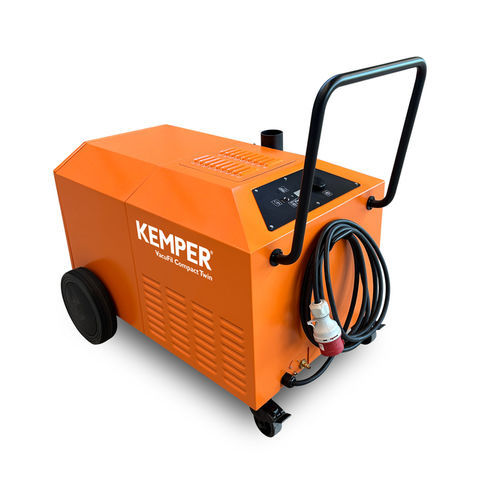

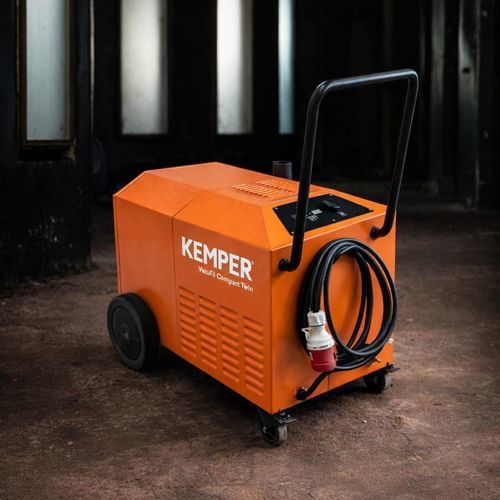

Sistema de filtración de membrana VacuFil Compact Twin

de humo

Descripción general
La VacuFil Compact Twin es una unidad de extracción de alto vacío diseñada para volúmenes medios a grandes de humos y polvo de soldadura. Proporciona extracción para dos puestos conectados y está pensada para uso industrial permanente con filtro de almacenamiento limpiable y soplador de canal lateral para generación de vacío.

Propiedades del producto

• Capacidad de funcionamiento continuo
• Procesos de soldadura: MIG/MAG
• Materiales: acero, aluminio, acero inoxidable
• Artículo Nº: 82380

Principales beneficios

• Extracción eficaz ante elevadas cargas de humo y partículas
• Diseñada para uso industrial regular / permanente
• Extracción de antorcha para dos puestos (uso alterno o simultáneo)
• Preselección continua de la potencia de extracción para adaptar diferentes antorchas
• Operación intuitiva con un solo botón, utilizable con guantes
• Alta flexibilidad con dos conexiones (cada una NW45/63 mm)
• Ampliable mediante interfaz para módulos adicionales (p. ej. control de caudal, arranque/parada automático)

Funcionamiento y características
La unidad se controla mediante un único botón y regulación continua de potencia. Existe la opción de control automático del caudal. El soplador de canal lateral proporciona vacío fiable para una extracción robusta en entornos industriales. Soporta conexión alterna o simultánea de dos antorchas y múltiples extensiones opcionales.

Datos técnicos (tabla)
Dimensiones
Peso en kg: 93
Profundidad en mm: 1018
Ancho en mm: 692
Altura en mm: 878

Filtro
Etapas de filtro: 1
Área del filtro en m²: 7
Eficiencia de separación en % ≥: 99.9

Conexiones
Salida de aire en mm: 63
Boca de conexión Ø en mm: 45

Rendimiento
Presión negativa mín. en Pa: 32000
Capacidad máxima del ventilador en m³/h: 280
Capacidad de extracción en m³/h: 280
Capacidad de extracción a 18000 Pa en m³/h: 215
Presión negativa máxima en Pa: 32000

Tecnología
Potencia motor en kW: 3.8
Corriente nominal en A: 8.1
Nivel de presión sonora en dB(A): 73
Suministro de aire comprimido en bar: 6-8

Especificaciones técnicas

• Peso: 93 kg
• Profundidad: 1018 mm
• Ancho: 692 mm
• Altura: 878 mm
• Etapas de filtro: 1
• Área del filtro: 7 m²
• Eficiencia de separación: ≥ 99.9 %
• Salida de aire: 63 mm
• Boca de conexión Ø: 45 mm
• Presión negativa (min / max): 32000 Pa
• Capacidad ventilador / extracción: 280 m³/h
• Extracción a 18000 Pa: 215 m³/h
• Potencia motor: 3.8 kW
• Corriente nominal: 8.1 A
• Nivel de presión sonora: 73 dB(A)
• Suministro de aire comprimido: 6-8 bar
• Modelo: VacuFil Compact Twin; Artículo Nº: 82380
