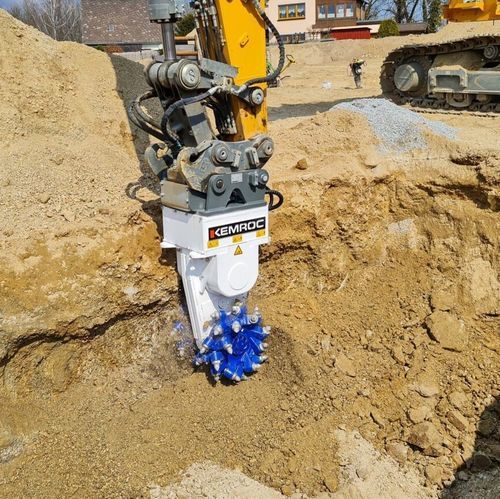

Fresa hidráulica para excavadora EKT 100

de tambor

Descripción general La gama patentada EK de cortadoras de cadena es uno de los productos principales de KEMROC. El concepto se amplía con la gama EKT de cortadoras de tambor rotativo tradicionales suministradas como cortadoras de tambor rotativo sin cadena de corte central; hay disponibles kits de conversión para poder instalar cadenas de corte posteriormente. Características

• Puede convertirse en un modelo EK
• Rápido y resistente
• Dos motores para una potencia hidráulica adicional
• Caja de engranajes rígida y resistente
• Tambores apoyados sobre rodamientos robustos
• Protección para mangueras hidráulicas
• Trabaja bajo el agua sin necesidad de modificaciones

Ámbitos de aplicación

• Trabajos en zanjas y tuberías
• Extracción de minerales blandos a semiduros
• Renovación de hormigón, perfilado, excavaciones subacuáticas y túneles

Características / Especificaciones técnicas

• Número de modelos de la serie: 9
• Nombre de la serie: Gama EKT (cortadoras de tambor giratorio; convertibles en cortadoras de cadena EK mediante kits de conversión)
• Atributos comunes mostrados por modelo: Unidad de rotación compatible (KRM), Diámetro del tambor de corte (C), Fuerza de corte a 380 bar, Anchura de corte (B), Longitud del tambor de corte (A), Caudal máx. de aceite, Presión máx. de servicio, Resistencia máx. a la compresión de la roca, Número de picas, Caja de picas / Tipo de pica estándar, Potencia nominal, Peso recomendado de la excavadora, Caudal de aceite recomendado, Revoluciones recomendadas, Patrón de taladros estándar, Par a 380 bar, Peso por anchura de corte
• Modelos y datos técnicos clave:
  • EKT 20 - Unidad de rotación compatible: KRM30; Diámetro del tambor de corte: 225 mm (9 in); Fuerza de corte: 21 kN; Anchura de corte: 410 mm; Longitud del tambor de corte: 540 mm; Caudal máx. de aceite: 70 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 25 MPa; Número de picos: 56; Caja de picos: Tipo PH 14; Potencia nominal: 22 kW; Peso de excavadora recomendado: 2-6 t; Caudal de aceite recomendado: 30 l/min; RPM recomendadas: 75 rpm; Patrón de agujeros estándar: LB10; Pick estándar: 15/29/26/14 C; Par a 380 bar: 2400 Nm; Peso por ancho de corte: 130 kg
  • EKT 40 - Unidad de rotación compatible: KRM35; Diámetro del tambor de corte: 445 mm; Fuerza de corte: 22 kN; Anchura de corte: 500 mm; Longitud del tambor de corte: 1000 mm; Caudal máx. de aceite: 115 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 30 MPa; Número de picos: 52; Caja de picos: Tipo PH 20; Potencia nominal: 44 kW; Peso de excavadora recomendado: 7-11 t; Caudal de aceite recomendado: 85 l/min; RPM recomendadas: 90 rpm; Patrón de agujeros estándar: LB10; Pick estándar: 16/46/38/20 C; Par a 380 bar: 4800 Nm; Peso por ancho de corte: 430 kg
  • EKT 60 - Unidad de rotación compatible: KRM40; Diámetro del tambor de corte: 590 mm; Fuerza de corte: 30 kN; Anchura de corte: 500 | 600 mm; Longitud del tambor de corte: 1190 mm; Caudal máx. de aceite: 195 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 50 MPa; Número de picos: 40 / 60; Caja de picos: Tipo PH 22; Potencia nominal: 60 kW; Peso de excavadora recomendado: 12-17 t; Caudal de aceite recomendado: 140 l/min; RPM recomendadas: 80 rpm; Patrón de agujeros estándar: LB20; Pick estándar: 15/46/38/22 C; Par a 380 bar: 8800 Nm; Peso por ancho de corte: 725 | 775 kg
  • EKT 100 - Unidad de rotación compatible: KRM50; Diámetro del tambor de corte: 690 mm (27 in); Fuerza de corte: 46 kN; Anchura de corte: 700 | 800 mm; Longitud del tambor de corte: 1460 mm; Caudal máx. de aceite: 260 l/min; Presión máx. de funcionamiento: 400 bar; Resistencia máx. a la compresión de la roca: 80 MPa; Número de picos: 40 / 44; Caja de picos: Tipo PH 32 HD; Potencia nominal: 100 kW; Peso de excavadora recomendado: 18-30 t; Caudal de aceite recomendado: 200 l/min; RPM recomendadas: 65 rpm; Patrón de perforación estándar: LB30; Pick estándar: 17/75/70/30 Q; Par a 380 bar: 15700 Nm; Peso por ancho de corte: 1300 | 1360 kg
  • EKT 110 - Unidad de rotación compatible: KRM60; Diámetro del tambor de corte: 690 mm; Fuerza de corte: 56 kN; Anchura de corte: 700 | 800 mm; Longitud del tambor de corte: 1460 mm; Caudal máx. de aceite: 300 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 80 MPa; Número de picos: 40 / 44; Caja de picos: Tipo PH 32 HD; Potencia nominal: 110 kW; Peso de excavadora recomendado: 25-32 t; Caudal de aceite recomendado: 250 l/min; RPM recomendadas: 65 rpm; Patrón de perforación estándar: LB30; Pick estándar: 17/75/70/30 Q; Par a 380 bar: 19500 Nm; Peso por ancho de corte: 1300 | 1360 kg
  • EKT 140 - Unidad de rotación compatible: KRM60; Diámetro del tambor de corte: 720 mm (28 in); Fuerza de corte: 68 kN; Anchura de corte: 880 mm; Longitud del tambor de corte: 1540 mm; Caudal máx. de aceite: 320 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 100 MPa; Número de picos: 44; Caja de picos: Tipo PH 32 HD; Potencia nominal: 140 kW; Peso recomendado de la excavadora: 30-45 t; Caudal de aceite recomendado: 275 l/min; RPM recomendadas: 70 rpm; Patrón de perforación estándar: LB40; Pick estándar: 17/75/70/30 Q; Par a 380 bar: 24500 Nm; Peso por ancho de corte: 2000 kg
  • EKT 150 - Unidad de rotación compatible: KRM60; Diámetro del tambor de corte: 720 mm (28 in); Fuerza de corte: 83 kN; Anchura de corte: 880 mm; Longitud del tambor de corte: 1540 mm; Caudal máx. de aceite: 390 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 100 MPa; Número de picos: 44; Caja de picos: Tipo PH 32 HD; Potencia nominal: 150 kW; Peso recomendado de la excavadora: 35-50 t; Caudal de aceite recomendado: 330 l/min; RPM recomendadas: 65 rpm; Patrón de agujeros estándar: LB40; Par a 380 bar: 29800 Nm; Peso por ancho de corte: 2000 kg
  • EKT 160 - Unidad de rotación compatible: KRM70; Diámetro del tambor de corte: 720 mm (28 in); Fuerza de corte: 91 kN; Anchura de corte: 880 | 1040 mm; Longitud del tambor de corte: 1540 mm; Caudal máx. de aceite: 425 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 120 MPa; Número de picos: 44 / 56; Caja de picos: Tipo PH 32 HD; Potencia nominal: 150 kW; Peso recomendado de la excavadora: 35-50 t; Caudal de aceite recomendado: 350 l/min; RPM recomendadas: 65 rpm; Patrón de agujeros estándar: LB40; Pick estándar: 19/75/70/30 Q; Par a 380 bar: 32700 Nm; Peso por ancho de corte: 2000 | 2500 kg
  • EKT 220 - Unidad de rotación compatible: KRM80; Diámetro del tambor de corte: 860 mm; Fuerza de corte: 138 kN; Anchura de corte: 920 | 1300 mm; Longitud del tambor de corte: 1760 mm; Caudal máx. de aceite: 650 l/min; Presión máx. de trabajo: 400 bar; Resistencia máx. a la compresión de la roca: 140 MPa; Número de picos: 44 / 60; Caja de picos: Tipo PH 38 HD; Potencia nominal: 220 kW; Peso recomendado de la excavadora: 50-70 t; Caudal de aceite recomendado: 550 l/min; RPM recomendadas: 45 rpm; Patrón de agujeros estándar: LB40; Pick estándar: 25/80/80/38 C; Par a 380 bar: 59500 Nm; Peso por ancho de corte: 3100 | 3550 kg
