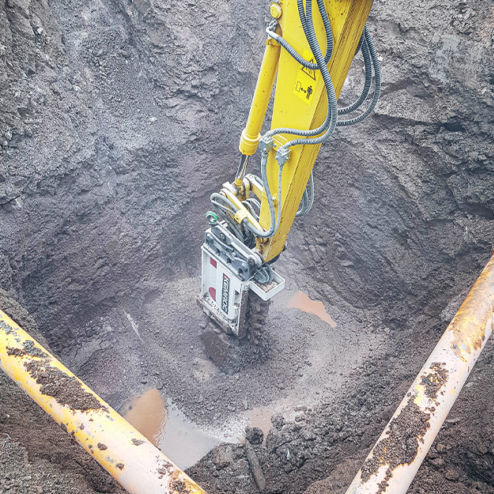

Zanjadora con cadena EK 60

para excavadorapara la ingeniería civil

Resumen del producto
La EK 60 es una cortadora de cadena para excavadora de alto rendimiento, diseñada para zanjas profundas con baja vibración y excavación controlada. Parte de la gama EK Chain Cutters, sustituye la rotura por percusión por un corte continuo para ofrecer geometría de zanja precisa y rendimiento de corte predecible. La EK 60 es adecuada para suelos, asfalto, hormigón y roca hasta 50 MPa UCS y está destinada a excavadoras de la clase 10–17 t. Dispone de configuraciones con anchuras de corte de 500 mm o 600 mm y longitud de tambor de 1.600 mm.

Principales beneficios

• Profundidad de corte de hasta 1.600 mm
• Funcionamiento con baja vibración y reducción de ruido
• Eficaz en suelos, asfalto, hormigón y roca hasta 50 MPa UCS
• Permite excavación controlada y extracción de material uniforme
• Perfiles de zanja consistentes para infraestructuras y obras viales

Diseño y aplicaciones
Diseñada para excavadoras de 10–17 t, la EK 60 ofrece alta potencia de corte minimizando fracturas no controladas. Aplicaciones típicas: zanjas profundas para tuberías y redes de calor, construcción y rehabilitación de carreteras, excavación selectiva en terrenos reforzados y zanjas en rocas de dureza media hasta 50 MPa UCS.

Características clave y ventajas técnicas

• Alto par y fuerza de corte para suelos densos, hormigón armado y roca
• Parámetros hidráulicos optimizados para excavadoras modernas con sistemas de alta capacidad
• Sistema de cadena y dientes optimizado para desgaste con configuración robusta para materiales abrasivos
• Construcción resistente que aporta estabilidad operativa y reduce las tensiones mecánicas

Características / especificaciones técnicas

• Modelo: EK 60
• Peso recomendado de la excavadora: 10 – 17 t
• Potencia nominal: 60 kW (80 hp)
• Longitud del tambor (A): 1600 mm (63 in)
• Profundidad de corte: hasta 1.600 mm
• Anchura de corte (B): 500 | 600 mm (20 | 40 in)
• Diámetro del tambor de corte (C): 600 mm (24 in)
• RPM recomendado: 80 rpm
• Caudal de aceite recomendado: 140 l/min (37 gal/min)
• Caudal máximo de aceite: 195 l/min (52 gal/min)
• Presión de trabajo máxima: 400 bar (≈5800 psi)
• Par a 380 bar: 8.800 Nm (≈6500 lbf·ft)
• Fuerza de corte a 380 bar: 29 kN (≈6610 lbf)
• Resistencia máxima a compresión de la roca: 50 MPa (≈7300 psi)
• Peso: 1.250 | 1.300 kg (≈2.756 | 2.866 lb)
• Tipo de caja de dientes: PH 22
• Número de dientes en los tambores: 40 | 60 unidades (según configuración)
• Número de dientes en la cadena: 53 unidades
• Diente estándar: 15/46/38/22 C
• Patrón de orificios estándar: LB20
• Unidad de rotación compatible (KRM): KRM40
