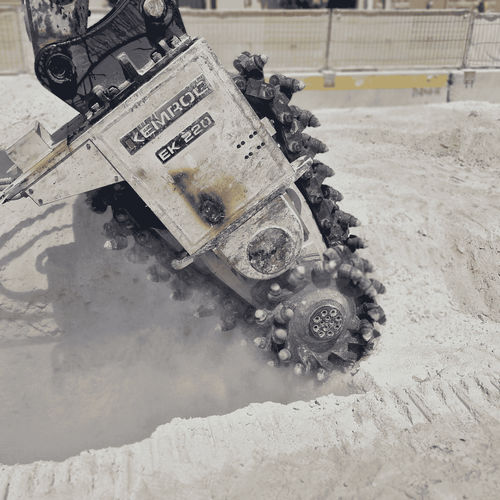

Fresa hidráulica para excavadora EK 220

de tambor

Resumen
La cortadora de cadena EK 220 para excavadoras pesadas representa el límite superior de la gama EK, desarrollada para tareas de excavación donde la resistencia del terreno, la carga de la herramienta y las tensiones estructurales determinan la viabilidad. Basada en el principio patentado KEMROC de corte continuo con cadena, la EK 220 está diseñada para aplicaciones que superan el alcance operativo de los accesorios convencionales de excavación pesada.

Beneficios principales

• Con 59.500 Nm a 400 bar, la EK 220 ofrece par muy superior a los modelos de gama media para trabajos de corte continuo exigentes.
• Potencia nominal de 220 kW que garantiza compatibilidad con los sistemas hidráulicos de grandes excavadoras sin exceder los márgenes de seguridad mecánica.
• Fuerza de corte de 120 kN que permite un compromiso constante en rocas de alta resistencia y materiales reforzados sin depender de métodos por impacto.

Contexto de aplicación
Apropiada para excavadoras de 50–70 t, la EK 220 se selecciona para proyectos que requieren excavación continua y estructural en lugar de fragmentación intermitente. El principio de corte continuo permite la extracción controlada del material cuando la resistencia se mantiene alta de forma sostenida. La EK 220 está verificada para condiciones de terreno de hasta 140 MPa de resistencia a la compresión uniaxial.

¿Por qué elegir EK 220?

• Diseñada para los niveles de resistencia más altos: prioriza la disponibilidad de par y la integridad estructural frente a la velocidad de corte.
• Ajustada a plataformas de excavadoras grandes para operar dentro del envelope hidráulico de estas máquinas.
• El corte continuo reduce las cargas de choque respecto a herramientas de impacto, permitiendo una extracción predecible de materiales duros o reforzados.

Características clave y ventajas técnicas (resumen)

• Par máximo: 59.500 Nm (a 400 bar).
• Fuerza de corte máxima: 120 kN.
• Configuración hidráulica para operación continua bajo cargas extremas — caudal recomendado 550 l/min, máximo 650 l/min.
• Cadena y configuración de dientes pesados para durabilidad y estabilidad de corte (pick box PH 38 HD; dientes tambor 44; dientes cadena 58; pick estándar ER 25/80/80/38 C).
• Peso operativo aprox. 5.900 kg que aporta estabilidad estructural en operaciones de trabajo intensivo.

Vídeos y medios
La página del producto remite a un vídeo ilustrativo (YouTube) que muestra el funcionamiento y las aplicaciones típicas de la EK 220.

Especificaciones técnicas

• Modelo: EK 220
• Peso de excavadora recomendado: 50 – 70 t (110,000 – 155,000 lb)
• Potencia nominal: 220 kW (295 hp)
• Longitud del tambor cortador (A): 2.400 mm (94 in)
• Ancho de corte (B): 920 mm (36 in)
• Diámetro del tambor cortador (C): 990 mm (39 in)
• RPM recomendado: 45 rpm
• Caudal recomendado: 550 l/min (145 gal/min)
• Caudal máximo: 650 l/min (172 gal/min)
• Presión máxima de servicio: 400 bar (5,800 psi)
• Par a 380 bar: 59.500 Nm (43,900 lbf·ft)
• Fuerza de corte a 380 bar: 120 kN (27,020 lbf)
• Resistencia máxima de la roca a compresión: 140 MPa (20,300 psi)
• Peso (operativo): 5.900 kg (13,005 lb)
• Tipo de pick box: PH 38 HD
• Número de picks en tambores: 44 uds
• Número de picks en cadena: 58 uds
• Pick estándar: ER 25/80/80/38 C
• Patrón de orificios estándar: LB40
• Unidad de rotación compatible (KRM): KRM80
