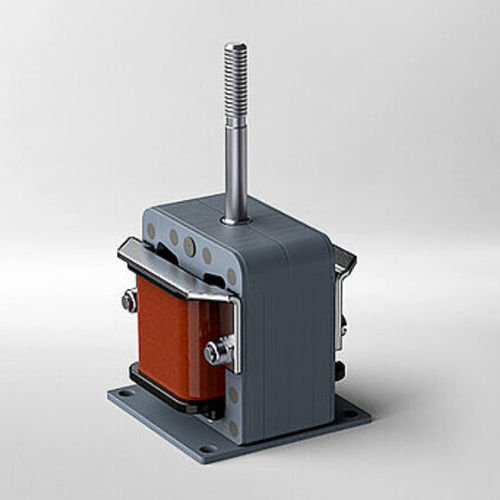

Electroimán lineal AC Solenoids

compacto24 VAC

Los solenoides de CA son actuadores lineales que funcionan con corriente alterna. Proporcionan tiempos de conmutación muy rápidos, fuerzas de atracción elevadas y diseños compactos con grandes recorridos (hasta 50 mm), lo que los hace adecuados para aplicaciones que requieren actuación rápida.

Tipos

• WL: Yugo en U con armadura en T, que proporciona alta fuerza de tracción.
• WTI: Diseño de armadura en I, especialmente adecuado para grandes recorridos.
• WLF: Mismo principio que WL pero integrado en una carcasa cerrada de aluminio para mayor protección y disipación térmica, adecuado para condiciones más duras.

Ventajas de un vistazo

• Tiempos de conmutación extremadamente rápidos
• Fuerzas de atracción muy altas
• Gran recorrido en un diseño compacto

Especificaciones técnicas

• Tensión de alimentación: 12, 24, 110, 230, 400 V CA — 50/60 Hz
• Ciclo de servicio: 5–100 %
• Recorrido: 5–50 mm
• Fuerza: 20–400 N
• Tiempo de atracción: 27–106 ms
• Tiempo de liberación: 27–106 ms
• Clase térmica: B
• Clase de protección (equipo): IP00, IP54
• Tipos de instalación: orificio de montaje; placa base; marco de montaje; carcasa
• Clase de protección (conexión): IP00, IP54
• Accesorios: limitación mecánica de recorrido; émbolo; borne de conexión

Aplicaciones típicas

• Construcción de maquinaria
• Tecnología energética
• Ingeniería de seguridad
• Equipos de conmutación y control
