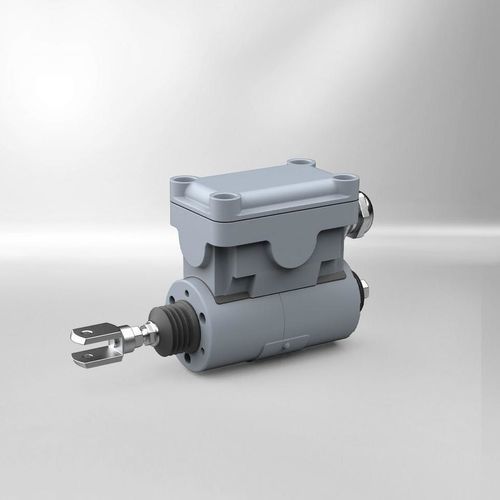

Electroimán lineal

antideflagrante24 Vde potencia

Descripción general

Los solenoides lineales ATEX (solenoides de émbolo a prueba de explosiones) son actuadores lineales especializados diseñados para su uso en atmósferas explosivas. Reducen el riesgo de ignición evitando chispas, arcos eléctricos y temperaturas superficiales excesivas y están disponibles con certificado de examen CE de tipo (ATEX).

Aplicaciones

• Uso en áreas explosivas y entornos industriales peligrosos donde es necesario minimizar el riesgo de ignición.
• Aplicaciones típicas: accionamiento de válvulas, enclavamientos de seguridad y otras funciones de actuación lineal en atmósferas potencialmente explosivas.

Diseño y protección

• Diseños de solenoides lineales certificados ATEX que cumplen los requisitos para atmósferas explosivas.
• Construcción diseñada para evitar chispas y arcos eléctricos y para limitar las temperaturas de la superficie a niveles seguros.
• Bobina encapsulada y componentes resistentes a altas temperaturas; carcasas en acero y aluminio con conexión de toma de tierra.

Conformidad / Certificación

• Certificado de examen CE de tipo (ATEX) para funcionamiento en zonas explosivas.
• Diseñados y ensayados según las normas EN aplicables para atmósferas explosivas.

Variantes de producto / Resumen técnico (extracto)

• 4101E06K00 — Tamaño 06 — 123 x 230 mm — 24 V CC — 21 W — Carrera 15 mm — Fuerza 20 N
• 4101E07K00 — Tamaño 07 — 133 x 240 mm — 24 V CC — 25 W — Carrera 20 mm — Fuerza 30 N
• 4101E09K00 — Tamaño 09 — 150 x 260 mm — 24 V CC — 32 W — Carrera 20 mm — Fuerza 50 N
• 4103E10K00 — Tamaño 10 — 150 x 285 mm — 24 V CC / 110 V CC — 50 W / 47 W — Carrera 25 mm — Fuerza 60 N
• 4103E11K00 — Tamaño 11 — 116 x 315 mm — 24 V CC — 40 W — Carrera 30 mm — Fuerza 75 N
• 4103E11K03 — Tamaño 11 — 115 x 215 mm — 200 V CC — 48 W — Carrera 15 mm — Fuerza 160 N
• 4103E13K00 — Tamaño 13 — 180 x 315 mm — 24 V / 110 V / 180 V / 205 V CC — 56 W / 60 W / 63 W / 62 W — Carrera 30 mm — Fuerza 120 N
• 4103E13K03 — Tamaño 13 — 180 x 315 mm — 200 V CC — 59 W — Carrera 15 mm — Fuerza 240 N
• 4103E14K00 — Tamaño 14 — 180 x 410 mm — 24 V CC — 77 W — Carrera 40 mm — Fuerza 150 N
• 4103E16K00 — Tamaño 16 — 210 x 475 mm — 24 V CC — 83 W — Carrera 50 mm — Fuerza 160 N
• 4103E18K00 — Tamaño 18 — 205 x 490 mm — 24 V CC — 106 W — Carrera 50 mm — Fuerza 250 N

Características / Especificaciones

• Clasificación atmosférica: II 2G Ex eb IIC T4 Gb
• Ciclo de trabajo: 100%
• Grado de protección (carcasa y bornes): IP54
• Concepto de protección contra ignición: seguridad incrementada (Ex eb)
• Clase de temperatura: T4 (hasta +135 °C)
• Temperatura de funcionamiento (estándar): -20 °C a +40 °C (para el tipo 4103E11K03: -20 °C a +35 °C)
• Construcción: electroimán de cubeta con caja de bornes separada; la caja de bornes incorpora conexión a tierra

Notas de instalación y operación

• Debe instalarse protección a nivel de cliente (fusible o interruptor) en la alimentación.
• Se recomienda el uso de un varistor para limitar los picos de tensión en la desconexión.
• Respetar las reglas de instalación ATEX y la normativa local al integrar en equipos para zonas peligrosas.
