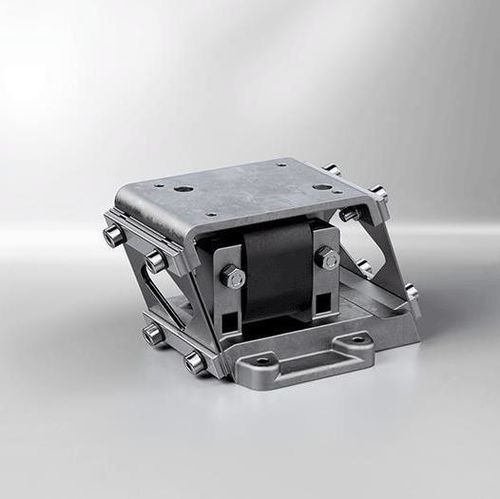

Electroimán lineal Vibratory Feeder Drive OMW

de imán permanenteACelectromagnético

El accionamiento vibratorio KENDRION OMW es un accionamiento oscilante de CA listo para instalar en tecnología de alimentación, que genera un movimiento vibratorio en arco para el transporte preciso y fiable de material a granel. Se suministra como sistema prefabricado que incluye resortes, bobinas, armadura y base; solo es necesario montar el riel del alimentador lineal en la parte superior.

Diseño y funcionamiento

• El cuerpo magnético del solenoide oscilante está fijado a la base y contiene el devanado de excitación; la placa de la armadura está montada encima con superficies polares separadas por un espacio de aire y unida a la base por muelles planos inclinados.
• Existe una fuerza de tracción entre la armadura y el cuerpo magnético. Al aplicarse corriente alterna al devanado de excitación, la fuerza electromagnética alterna se superpone a la fuerza de sesgo (y, para el tipo de imán OMW 516004, a la fuerza del imán permanente). La armadura se mueve a la frecuencia de la CA y, con la ayuda de los muelles planos inclinados, realiza un movimiento vibratorio en arco que transporta el material a granel.

Ventajas principales

• Sistema prefabricado
• Diseño compacto
• Grado de protección II
• Instalación mediante taladros en la base

Aplicaciones típicas

• Desprendimiento de residuos de punzonado y estampación
• Relleno de envases en industrias de embalaje y farmacéutica
• Dosificación y alimentación de partículas para equipos de medida y análisis

Características / especificaciones técnicas

• Conexión eléctrica: 230 V AC, 50/60 Hz, 100% ED
• Potencia aparente: 14 - 200 VA
• Peso de carga: 0,1 - 17 kg
• Tipo de instalación: taladros en la base
• Carrera por ciclo: 1,3 – 1,7 mm
• Peso del imán: 0,2 - 8,6 kg
• Tamaños de imán: 4 versiones
