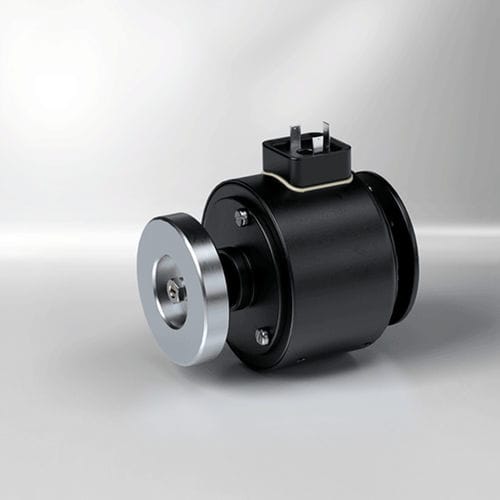

Oscilador electromagnético Electromagnetic Linear Oscillator

linealde frecuenciaAC

El vibrador lineal electromagnético Kendrion (serie OLV) es un accionamiento vibratorio de corriente alterna con polarización magnética en un diseño cerrado y robusto que genera un movimiento oscilante lineal cuando es impulsado por un campo electromagnético alterno. Se utiliza en procesos automatizados como el alineado de papel en la impresión, el compactado de latas en embalaje y el vibrado de tolvas y contenedores en diversas industrias.

Descripción
El vibrador lineal es un cuerpo magnético cerrado con dos bobinas de excitación y un imán permanente central. El inducido está guiado por rodamientos esféricos en ambos extremos y montado sobre un eje no magnético centrado por dos muelles. Cuando se aplica una tensión alterna al devanado de excitación, la fuerza electromagnética alterna se superpone a la polarización permanente, produciendo el movimiento oscilante lineal; la frecuencia del movimiento axial del inducido corresponde a la frecuencia de la tensión aplicada. El imán permanente integrado proporciona un efecto de frenado al desconectarse. Añadiendo un peso extra en el eje del inducido, la unidad también puede utilizarse como solenoide vibrador y como accionamiento de bombeo o dosificación.

Ventajas

• Cuerpo magnético cerrado adecuado para entornos polvorientos o industriales
• Accionamiento oscilante compacto con conector
• Convertible en solenoide vibrador añadiendo peso adicional
• También utilizable como accionamiento para bombeo o dosificación

Datos técnicos

• Conexión eléctrica: 230 V AC, 50 Hz, 100 % ED
• Potencia aparente: 54 VA
• Curso por ciclo: 5,5 - 7 mm
• Peso del imán: 1,5 kg (peso adicional: 0,25 kg)

Características / especificaciones técnicas

• Diseño cerrado con cuerpo magnético y dos bobinas de excitación
• Imán permanente central para polarización magnética y efecto de frenado
• Inducido soportado en rodamientos esféricos en ambos extremos
• Eje no magnético guiado por dos muelles de centrado
• La frecuencia de oscilación del inducido equivale a la frecuencia de la tensión aplicada
• Aplicable como solenoide vibrador añadiendo peso adicional
