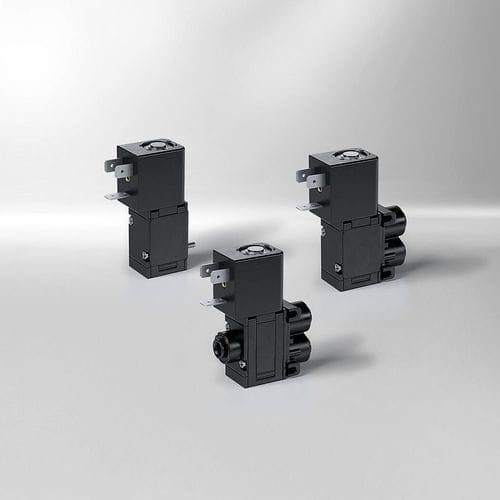

Electroválvula de control directo 97

de 3/2 víasNANC

Descripción general
Una válvula solenoide de aislamiento de fluidos de tipo diafragma separa el accionamiento del medio de proceso mediante una membrana de sellado, permitiendo aplicaciones que requieren ausencia de contaminación o alta resistencia química frente a medios agresivos. Solo materiales seleccionados entran en contacto con el medio. Estas válvulas son aptas para ácidos, álcali y tintas especiales y se ofrecen como 3/2 o 2/2 vías en configuración NC (normalmente cerrada) o NO (normalmente abierta); las variantes 3/2 pueden suministrarse como derivaciones o mezcladoras.

Diseño y funcionamiento
El diseño es balanceado en presión para mantener el consumo de energía reducido (típicamente ≤ 6 W). Cuenta con un orificio nominal de aprox. 3,5 mm y admite presiones hasta 8 bar bajo petición, con caudales de hasta 350 l/min. El conjunto compacto está disponible para 12 V DC o 24 V DC; otras tensiones a petición. Funciones opcionales: accionamiento manual e indicador de posición. Material estándar de carcasa: PPSU; otros plásticos inyectables a petición. Sellos: NBR, FKM o EPDM según la aplicación. Conexiones neumáticas externas: brida o push-in (4 mm o 6 mm); combinaciones posibles. Con un conector estándar según EN 60529, la válvula puede alcanzar protección IP65.

Ventajas principales

• Diseño compacto
• Gran orificio nominal (~3,5 mm)
• Opción versión silenciosa
• Compatible con distintos medios agresivos
• Altos caudales con bajo consumo

Ámbitos de aplicación

• Impresión y manipulación de papel: dosificación de tintas agresivas, buenas propiedades de enjuague y baja influencia térmica
• Tecnología dental: suministro de aire/agua en unidades dentales, baja volumen muerto, opción KTW/agua potable
• Tecnología de análisis y laboratorio: aplicaciones con agua ultrapura; tamaño compacto para integración en dispensadores manuales

Especificaciones técnicas generales
Parámetro — Valor
Tensión nominal — 24 V DC o 12 V DC
Consumo — ≤ 6 W (a 0 a 3,5 bar)
Rango de presión — -0,9 a 3,5 bar (hasta 8 bar bajo petición)
Tamaño de orificio — aprox. 3,5 mm
Valor Kv — máx. 3,5 l/min
Caudal máx. — hasta 350 l/min
Materiales en contacto con el medio — Juntas: EPDM, NBR o FKM; Carcasa: PPSU. Listados FDA/UL disponibles; aprobación para agua potable bajo petición
Clase de protección — IP65 (con conector y conexiones neumáticas adecuados)
Conexiones neumáticas — Brida o push-in (4 mm o 6 mm)
Conexiones eléctricas — Conectores planos 6,3 x 0,8, conector EN 60529 o cables
Funciones — 3/2 NC/NO, 2/2 NC/NO, 3/2 multifuncional (derivación/mezclador)
Dimensiones (h x w x d) — 68 x 22 x 30 mm (versión brida)

Características / especificaciones técnicas

• Diseño con diafragma que aísla el accionador del medio
• Carcasa estándar: PPSU (listados FDA/UL bajo petición; aprobación agua potable bajo petición)
• Sellos: NBR, FKM, EPDM según aplicación
• Consumo típico: ≤ 6 W
• Presión máxima: estándar hasta 3,5 bar; hasta 8 bar bajo petición
• Caudal máximo: hasta 350 l/min (según presión y configuración)
• Formas disponibles: 2/2 y 3/2 (NC/NO), 3/2 multifuncional; accionamiento manual e indicador de posición opcionales
• Clase de protección: IP65 (con conector adecuado)
• Conexiones neumáticas: brida o push-in (4 mm o 6 mm)
• Conexiones eléctricas: conector plano 6,3 x 0,8, conector EN 60529 o cables
• Dimensiones (versión brida): 68 x 22 x 30 mm
