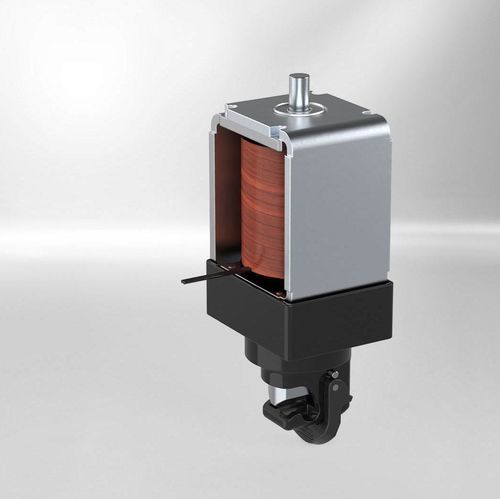

Electroválvula de acción directa Power Pinch Valve

de 2 víasNANC

Descripción del producto
La Power Pinch Valve es una válvula de pinza accionada electromagnéticamente que proporciona hasta 42 N de fuerza de apriete en una carcasa compacta (50 x 64 x 135 mm). Está diseñada para sujetar y controlar tubos flexibles manteniendo el fluido completamente aislado de la mecánica de la válvula. Permite flujo bidireccional y es compatible con tubos de silicona y PVC más rígido con diámetro exterior de 4–8 mm (espesores de pared típicos 1–1,5 mm). Se pueden integrar electrónicas opcionales para supervisión de posición o detección de flujo para requisitos de seguridad o control más estrictos.

Versiones

• NO (Normally Open): Válvula abierta en reposo; el apriete se produce al energizar el solenoide.
• NC (Normally Closed): Válvula cerrada en reposo; el apriete está cargado por muelle. Algunas variantes NC ofrecen opción de liberación manual.

Puntos funcionales clave

• Fuerza de apriete elevada hasta 42 N
• Carcasa compacta: 50 x 64 x 135 mm
• Adecuada para tubos de diámetro exterior 4–8 mm (pared ~1–1,5 mm)
• Compatible con PVC y silicona
• Aislamiento completo del fluido respecto a la mecánica (sin espacios muertos)
• Capacidad de flujo bidireccional
• Integración opcional de sensores para detección de posición o flujo

Aplicaciones
Diseñada para el control preciso y seguro de fluidos en entornos exigentes como equipos de diagnóstico in vitro, diálisis y sistemas médicos, líneas de llenado y embotellado, y sistemas de riego agrícola. Usos típicos: dosificación en laboratorio, control de flujo sanguíneo en diálisis, llenado automático de botellas y control de riego automatizado.

Beneficios

• Alta fuerza de apriete que permite usar tubos más rígidos y económicos (PVC) además de silicona
• Control preciso del flujo y actuación rápida
• Aislamiento del medio que reduce el riesgo de contaminación y permite manejar fluidos sensibles o agresivos
• Ausencia de espacios muertos, minimizando residuos
• Control de flujo en ambas direcciones
• Detección de posición y supervisión en opción
• Diseños compactos listos para instalar con variantes por cartucho o contraparte

Especificaciones técnicas generales (ejemplares)

• Dimensiones: 50 x 64 x 135 mm
• Funciones: NO (Normally Open) / NC (Normally Closed) seleccionables
• Tensión nominal: 24 V DC (otras tensiones bajo pedido)
• Consumo: aprox. 18 W
• Ciclo de trabajo: 100% DC
• Fuerza de apriete: hasta 42 N
• Temperatura de funcionamiento: 5 °C a 40 °C
• Presión de servicio: 0–2 bar (según propiedades del tubo)
• Tubo recomendado OD: 4–8 mm; espesor de pared típicamente 1–1,5 mm
• Materiales compatibles: PVC, silicona
• Opciones: sistema electrónico para detección de posición/flujo; variantes con liberación manual para algunas versiones NC
