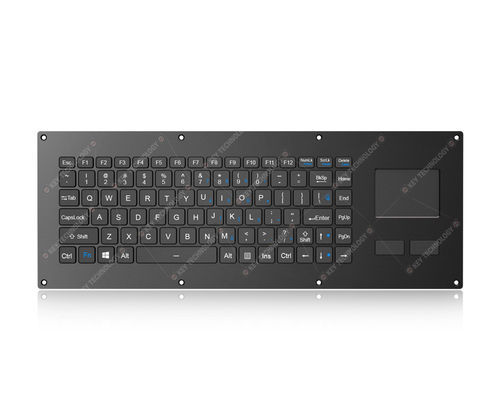

Teclado empotrable K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

con interruptores de tijeracon tecla Fn86 teclas

Resumen
Teclado conmutador de tijera patentado, integrado, ultradelgado y duradero de 86 teclas, totalmente sellado e impermeable IP67, con circuito impreso flexible ultradelgado integrado, panel táctil reforzado y totalmente sellado para amplio rango de temperatura (400 DPI) para posicionamiento rápido y preciso del cursor, además de 2 botones de ratón izquierdo/derecho y 12 teclas de función en la fila superior (F1–F12). Emplea tecnología de conmutador de tijera reforzado con recorrido de tecla de 1,20 mm ±0,10 mm y fuerte respuesta táctil para una entrada rápida, precisa y silenciosa. Placa frontal de acero inoxidable electrochapado en titanio negro con orificios de hundimiento, recubrimiento duradero y superficie antimicrobiana resistente a la mayoría de químicos y líquidos. La combinación FN + Clean permite una limpieza fácil sin desconectar el teclado. Retroiluminación blanca ajustable incluida. Diseñado para cumplir las normas MIL-STD-461G y MIL-STD-810H que cubren pruebas EMC/EMI/EMS/ESD y ambientales. Diseño patentado (número de patente: 202422198937.6).

Aplicaciones
Vehículos, aeroespacial, naval, marítimo, radares, consolas de visualización, portátiles rugerizados, estaciones terrestres UAV y otros sistemas en entornos hostiles.

Dimensiones
Panel frontal: 405,0 mm x 150,0 mm

Datos mecánicos
Recuento de teclas: 86 teclas + 2 botones de ratón
Conmutador de tecla: Tecnología de conmutador de tijera reforzado
Recorrido de tecla: 1,20 mm ±0,10 mm
Vida útil de la tecla: Más de 5 millones de operaciones
Fuerza de actuación: 0,8 N ± 0,2 N

Datos eléctricos
Tensión de alimentación: DC +5V ±5%
Consumo de corriente: ≤30 mA con retroiluminación apagada; ≤300 mA con retroiluminación encendida
Interfaz: USB
Vida útil (eléctrica): > 5 años
Sistemas operativos compatibles: Todos Windows, Linux, Unix, Mac OS X, VxWorks, Android

Pruebas MIL-STD-461G (EMC / EMI / EMS / ESD) cubiertas
1. CE101: 25 Hz - 10 kHz Emisiones conducidas, corrientes de frecuencia de audio (líneas de alimentación)
2. CE102: 10 kHz - 10 MHz Emisiones conducidas, potenciales de radiofrecuencia (líneas de alimentación)
3. CS101: 25 Hz - 150 kHz Susceptibilidad conducida (líneas de alimentación)
4. CS106: Susceptibilidad conducida, transitorios (líneas de alimentación)
5. CS112: Susceptibilidad a descargas electrostáticas
6. CS114: 4 kHz - 400 MHz Susceptibilidad conducida, inyección en cable de masa
7. CS115: Susceptibilidad conducida, inyección en cable de masa, excitación por impulso
8. CS116: 10 kHz - 100 MHz Susceptibilidad conducida, transitorios sinusoidales amortiguados (cables y líneas de alimentación)
9. RE101: 25 Hz - 100 kHz Emisiones radiadas, campo magnético
10. RE102: 10 kHz - 18 GHz Emisiones radiadas, campo eléctrico
11. RS101: 25 Hz - 100 kHz Susceptibilidad radiada, campo magnético
12. RS103: 10 kHz - 40 GHz Susceptibilidad radiada, campo eléctrico

MIL-STD-810H Características ambientales / de fiabilidad
Diseñado para amplios rangos de temperatura alta/baja, baja presión, humedad, vibración, choque, choque térmico, lluvia, niebla salina, polvo, hongos y radiación solar. Cumple RoHS, certificado CE y FCC.

Adaptabilidad ambiental y pruebas
Temperatura de funcionamiento: -40°C a +60°C
Temperatura de almacenamiento: -50°C a +70°C
Prueba de humedad: Temp de prueba 30–60°C; humedad de prueba 95% HR; periodo de prueba 24 h por ciclo, 10 ciclos, total 240 h
Presión atmosférica: 57 kPa ~ 106 kPa
Prueba de vibración: 0 ~ 5,1 Hz, desplazamiento 1 mm (procedimiento de vibración especificado)
Prueba de choque: Forma de pulso: diente de sierra post-pico; aceleración pico: 40 g; duración del pulso: 11 ms; impactos triaxiales (X, Y, Z) según especificado (impactos múltiples por eje)
Prueba de choque térmico: Ciclos entre -50°C/ -40°C y +70°C/ +60°C según duraciones especificadas
Prueba de hongos: Cepas fúngicas especificadas; temp prueba ~30°C; 95% HR; 28 días (672 horas)
Prueba de niebla salina: NaCl 5 ±1% a 35°C para ciclos especificados; pulverización 24 h, secado, repetición por ciclos (total 96 h descrito)
Prueba de lluvia: Procedimiento de lluvia y lluvia con viento; velocidad del viento ≥ 18 m/s; duración de la prueba 3 h
Prueba de polvo: Procedimiento de soplado de polvo con concentración especificada y pasos de temperatura cíclicos
Prueba de caída del embalaje de transporte: Peso ≤45,4 kg; límites de tamaño máximo; altura de caída 122 cm; caídas sobre superficies, aristas y esquinas (26 caídas en total)

Fiabilidad
Nivel de protección: IP67 (panel frontal)
Vida útil: > 5 años (diseño)
MTBF: > 20 000 horas
MTTR: < 30 minutos (objetivo de diseño)
Certificaciones: RoHS, CE, FCC; diseñado según MIL-STD-461G y MIL-STD-810H

Patentes
Diseño de teclado patentado: número de patente 202422198937.6

Características / especificaciones técnicas

• Familia de modelos: K-TEK V405TP
• Categoría: Teclado con interruptor de tijera DWP
• Teclas: 86 teclas + 2 botones de ratón
• Recorrido de tecla: 1,20 mm ±0,10 mm
• Tecnología de conmutador: Conmutador de tijera reforzado
• Retroiluminación: Retroiluminación blanca ajustable
• Interfaz: USB
• Nivel de protección: IP67 (panel frontal)
• Solución de montaje: Montaje en panel
• Temperatura de funcionamiento: -40°C a +60°C
• Temperatura de almacenamiento: -50°C a +70°C
• Panel táctil: Panel táctil totalmente sellado reforzado para amplia temperatura, 400 DPI
• Placa frontal: Acero inoxidable electrochapado en titanio negro con orificios de hundimiento
• Superficie antimicrobiana y resistencia química
• Conformidad / normas: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Patente: 202422198937.6
• Dimensiones (panel frontal): 405,0 mm x 150,0 mm
