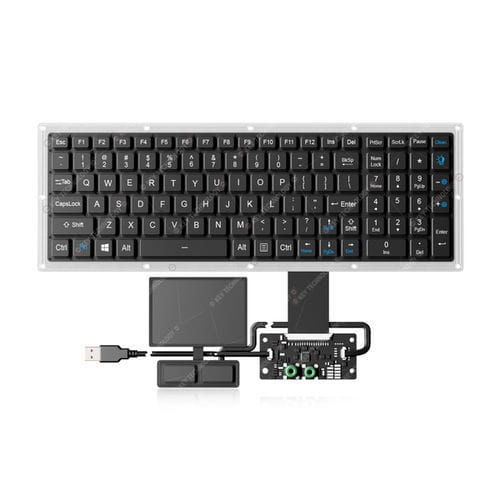

Teclado empotrable K-TEK-V356KP-FN-BL-FC-PR-ANA-151B-DWP+TP85+2K

con interruptores de tijeracon ratón integrado de 2 teclas102 teclas

Descripción general
Teclado sellado de 102 teclas con mecanismo scissor-switch y circuito impreso flexible ultra-fino integrado, panel táctil reforzado apto para amplio rango de temperatura con 400 DPI, teclado numérico y 12 teclas de función. Solución para montaje en panel con frente IP67, retroiluminación blanca regulable, función FN+Clean para limpieza y conexión USB. Diseñado para sistemas críticos y entornos agresivos; diseño patentado (Número de patente: 202422198937.6).

Características

• 102 teclas + 2 botones de ratón
• Tecnología scissor-switch con recorrido de tecla 1,20 mm ±0,10 mm
• Frontal totalmente estanco (IP67)
• Circuito impreso flexible ultra-fino integrado
• Panel táctil reforzado para amplio rango de temperatura, resolución 400 DPI
• Teclado numérico y 12 teclas de función (F1–F12)
• Retroiluminación blanca regulable
• Instalación en montaje de panel
• Recubrimiento duradero y superficie antimicrobiana
• Teclas FN + Clean para limpieza in situ
• Cumple MIL-STD-461G y MIL-STD-810H (ambientales y EMI/EMS)
• Diseño patentado (Número de patente: 202422198937.6)

Dimensiones
Teclado: 373.0 mm x 130.2 mm (L x A)
TouchPad: 86.0 mm x 61.0 mm (L x A)

Datos mecánicos
Teclas: 102 teclas + 2 botones de ratón
Interruptor: Tecnología scissor-switch
Recorrido: 1,20 mm ±0,10 mm
Vida útil de la tecla: > 5 millones de pulsaciones
Fuerza de actuación: 0.8 N ±0.2 N

Datos eléctricos
Tensión de alimentación: DC +5V ±5%
Consumo: ≤30 mA (retroiluminación apagada), ≤300 mA (retroiluminación encendida)
Vida útil (eléctrica): > 5 años
Interfaz: USB
Compatibilidad OS: Windows, Linux, Unix, Mac OS X, VxWorks, Android

MIL-STD-461G (EMC/EMI/EMS) - ejemplos de cobertura

• CE101: 25Hz - 10kHz Emisiones conducidas, corrientes de audio, líneas de alimentación
• CE102: 10kHz - 10MHz Emisiones conducidas, potenciales RF, líneas de alimentación
• CS101: 25Hz - 150kHz Susceptibilidad conducida, líneas de alimentación
• CS106: Susceptibilidad conducida, transitorios, líneas de alimentación
• CS112: Susceptibilidad a descargas electrostáticas
• CS114: 4kHz - 400MHz Susceptibilidad conducida, inyección en cableado masivo
• CS115: Susceptibilidad conducida, inyección en cableado masivo, excitación por impulso
• CS116: 10kHz - 100MHz Susceptibilidad conducida, transitorios amortiguados
• RE101: 25Hz - 100kHz Emisiones radiadas, campo magnético
• RE102: 10kHz - 18GHz Emisiones radiadas, campo eléctrico
• RS101: 25Hz - 100kHz Susceptibilidad radiada, campo magnético
• RS103: 10kHz - 40GHz Susceptibilidad radiada, campo eléctrico

MIL-STD-810H - cobertura de pruebas ambientales y adaptabilidad
Temperatura de funcionamiento: -40°C a +60°C
Temperatura de almacenamiento: -50°C a +70°C
Prueba de humedad: 30°C–60°C, ciclos 95% HR, total 240 h
Presión atmosférica: 57 kPa – 106 kPa
Vibración: 0–5.1 Hz, desplazamiento 1 mm (referencias transporte y operación)
Choque: aceleraciones pico hasta 40g, duraciones de pulso ~11 ms, pruebas triaxiales
Choque térmico: ciclos entre -50°C y +70°C según ciclos especificados
Prueba de hongos: cepas definidas, 28 días (672 horas) de exposición
Neblina salina: NaCl 5 ±1%, pH 6.6, ciclos especificados totalizando 96 h con etapas de secado
Prueba de lluvia: lluvia y lluvia con viento, viento ≥18 m/s, duración 3 h
Prueba de polvo: procedimientos de soplado de polvo con concentraciones y duraciones especificadas
Caída del paquete de transporte: altura 122 cm, hasta 26 caídas sobre caras/bordes/esquinas

Aplicaciones
Consolas de vehículos, sistemas aeroespaciales y navales, consolas de radar, estaciones de trabajo portátiles robustas, estaciones tierra de UAV y otros sistemas críticos en entornos hostiles.

Especificaciones técnicas

• Tipo de modelo: Teclado scissor-switch con touchpad y teclado numérico
• Teclas: 102 (+ 2 botones de ratón)
• Recorrido: 1,20 mm ±0,10 mm
• Fuerza de actuación: 0.8 N ±0.2 N
• Vida útil de la tecla: > 5 millones de operaciones
• Retroiluminación: Blanca ajustable
• Nivel de protección: IP67 (frontal)
• Montaje: Montaje en panel
• Interfaz: USB
• Tensión de alimentación: DC +5V ±5%
• Corriente: ≤30 mA (retroiluminación apagada), ≤300 mA (retroiluminación encendida)
• Resolución del touchpad: 400 DPI
• Temperatura de funcionamiento: -40°C a +60°C
• Temperatura de almacenamiento: -50°C a +70°C
• Normas: MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Dimensiones: Teclado 373.0 x 130.2 mm; TouchPad 86.0 x 61.0 mm
• Patente: Número de patente 202422198937.6
