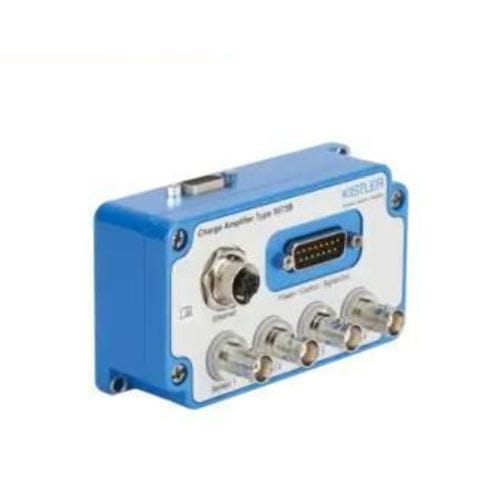

Amplificador de señal 5073B series

de transimpedanciade corrientede tensión

Descripción
Los amplificadores de carga industriales para sensores piezoeléctricos permiten una captura fiable y precisa de los procesos dinámicos y cuasiestáticos en entornos exigentes. El amplificador de carga tipo 5073B convierte una señal de carga en una señal de tensión de baja impedancia y cubre tanto señales cuasiestáticas lentas como procesos dinámicos. Dependiendo de la variante, se pueden conectar hasta cuatro sensores al mismo tiempo. El 5073B combina el enrutamiento de señales analógicas probado con la conexión IIoT en paralelo y el procesamiento remoto de datos, ofreciendo rendimiento en ambas rutas. La interfaz web permite visualizar los datos de medición y ofrece acceso seguro y cómodo a numerosas opciones de configuración como min/max, RMS, valores integrales, filtros, evaluaciones y canales virtuales. Una actualización de la licencia IIoT desbloquea los protocolos OPC-UA y MQTT para la transmisión de datos y la parametrización.

Características/ventajas principales

• Amplio rango de medición ajustable: ±20 ... ±1 000 000 pC
• 1, 2, 3 ó 4 canales con configuración y control individuales
• Señal de salida: ±10 V o 4 ... 20 mA con ancho de banda de hasta 20 kHz
• Interfaz web para la configuración del dispositivo
• Transmisión digital de datos hasta 1 kSps
• Canales virtuales para cálculos en tiempo real a partir de uno o varios canales de sensores
• Funciones: pico e integral, valores RMS, filtro paso bajo y filtro paso alto conmutable

Especificaciones técnicas

• Modelo: 5073B
• Principio de medida: convierte la carga de sensores piezoeléctricos en señal de tensión de baja impedancia
• Rango de medición: ajustable de ±20 pC a ±1 000 000 pC
• Canales: 1 a 4; configuración y control individuales por canal
• Salidas analógicas: ±10 V o 4 ... 20 mA (selectable)
• Ancho de banda analógico: hasta 20 kHz
• Transmisión digital: hasta 1 kSps
• Procesamiento en tiempo real: canales virtuales para cálculos a partir de uno o varios canales
• Funciones integradas: pico, integral, RMS, filtro paso bajo, filtro paso alto conmutable, evaluaciones min/max
• Interfaz: Ethernet con interfaz web para visualización y configuración
• Opción IIoT: licencia que habilita OPC-UA y MQTT
• Ámbitos de uso: mediciones dinámicas y cuasiestáticas; apto para entornos industriales exigentes
