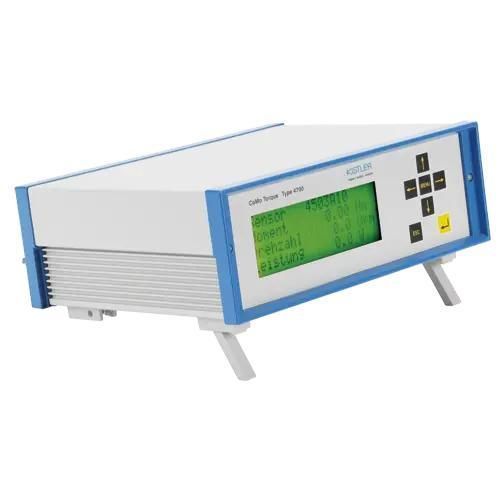

Herramienta de verificación de par 4700BP000

Descripción
Instrumento de evaluación plug-and-play para transductores de par con galgas extensométricas (salida en tensión o frecuencia). Diseñado para la adquisición, visualización y cálculo de características estadísticas y potencia mecánica. Control remoto mediante USB o RS-232.

Características principales

• Evaluación plug-and-play para transductores de par con galgas extensométricas (salida tensión o frecuencia)
• Alta frecuencia de medida: 10 kHz
• Precisión: <0,05%
• Adquisición y visualización de características estadísticas y cálculo de potencia mecánica
• Control remoto vía USB o RS-232

Datos técnicos
Rangos de medida

• Frecuencia de medida: 10 kHz

Tipo de producto

• Salidas transductor de par: ±5, ±10 VCC

Características metrológicas

• Detección pico min./máx.: 1 ms
• Sensibilidad puente completo de galga extensométrica: 0,5 … 3,5 mV/V (técnica 4/6 conductores)

Propiedades eléctricas

• Reacción al sobrepaso de umbral: 1 ms
• Alimentación de entradas de sensor: 5 V

Propiedades dinámicas

• Capacidad de frecuencia del transductor de par: ≤300 kHz

Operación e instalación

• Rango de temperatura de operación: -10 … 60 °C
• Alimentación del transductor de par: 24 V
• Alimentación de entrada: 100 … 240 VDC, 50 … 60 Hz
• Aplicaciones: pruebas en línea y final de línea para procesos de producción

Interfaces

• USB, RS-232 (control remoto); puerto de comunicación: aprox. 115 kbps

Dimensiones y materiales

• Ancho: 260 mm
• Altura: 2U
• Material de la carcasa: aluminio

Especificaciones técnicas

• Nombre del producto: Instrumento de evaluación CoMo Torque
• Modelo: 4700BP000
• ID (interno): 18014166
• Frecuencia de medida: 10 kHz
• Precisión: <0,05%
• Detección de picos: 1 ms
• Sensibilidad: 0,5 … 3,5 mV/V
• Alimentación sensor: 5 V
• Salidas transductor de par: ±5, ±10 VCC
• Capacidad de frecuencia: ≤300 kHz
• Temperatura de operación: -10 … 60 °C
• Tensión de alimentación del transductor: 24 V
• Alimentación: 100 … 240 VDC, 50 … 60 Hz
• Interfaces: USB, RS-232; puerto comm. ≈115 kbps
• Dimensiones: ancho 260 mm; altura 2U
• Carcasa: aluminio
