Portapinzas para aplicaciones de torneado DHP52A5
de alta precisiónde alta velocidadde gran precisión

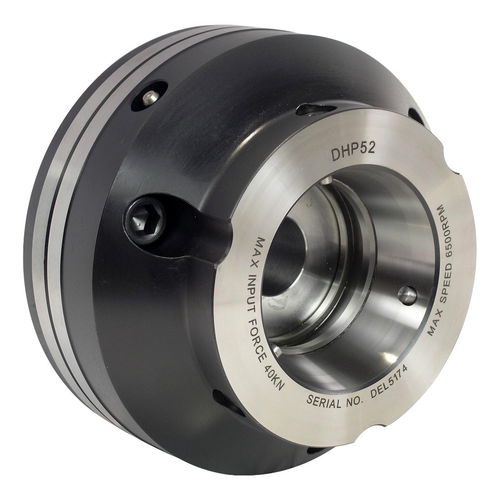

Portapinzas para aplicaciones de torneado - DHP52A5 - Kitagawa Europe - de alta precisión / de alta velocidad / de gran precisión
Portapinzas para aplicaciones de torneado - DHP52A5 - Kitagawa Europe - de alta precisión / de alta velocidad / de gran precisión
Portapinzas para aplicaciones de torneado - DHP52A5 - Kitagawa Europe - de alta precisión / de alta velocidad / de gran precisión - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Aplicaciones
para aplicaciones de torneado
Otras características
de gran precisión, de alta velocidad, de alta precisión, pull-back, de montaje directo, autocentrante
Número de mordazas
3 mordazas
Diámetro de sujeción

Máx.: 65 mm
(2,56 in)

Mín.: 4 mm
(0,16 in)

Velocidad de rotación

Máx.: 6.500 rpm
(40.841 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Descripción

Resumen
Mandril portapinzas con cuerpo compacto y acción pull-back, diseñado para un agarre concéntrico y cambios de pinza rápidos.

Características principales
  • Rango de amarre: 4 - 65 mm (alternativo: 4 - 52 mm)
  • Incremento de pinza: 1 mm
  • Recorrido de la manga: 4,5 mm
  • Montaje: A5
  • Velocidad máxima: 6500 rpm (min-1)
  • Fuerza de entrada máxima: 45 kN (alternativa: 40 kN)
  • Fuerza máxima de agarre: 105 kN (alternativa: 94 kN)
  • Cilindros compatibles: S1552, SS1452K, SR1453


Detalles del producto
  • Cambios de pinza ultra-rápidos: tiempo típico 10 segundos para minimizar tiempo de ciclo.
  • Apto para primera operación: acepta collets con rango ±0,5 mm para manipular barra rugosa y prepararla para una segunda operación de alta precisión.
  • Acción pull-back: el collet es atraído hacia el interior del mandril para cerrar y empujado hacia fuera para abrir; no es posible disponer topes traseros — usar cuando no se requiere posicionamiento axial preciso.
  • Instalación: suministrado con pernos de montaje y conector drawtube mecanizado para montaje inmediato.
  • Opciones de montaje: montaje directo al husillo o mediante placa adaptadora de precisión para garantizar un montaje repetible y minimizar ajustes.
  • Construcción: componentes cementados (case hardened) para rigidez y larga vida útil.
  • Cuerpo corto / amplio rango: los collets DC Varibore permiten un cuerpo compacto y amplias capacidades (serie: 4–80 mm).
  • Perfil bajo: pequeño diámetro de nariz para mejor espacio libre de herramienta.
  • Estanqueidad: juntas O-ring que evitan la entrada de refrigerante y virutas; no requiere grasa.
  • Idóneo para alta velocidad: diseño de montaje directo que aporta alta concentricidad para operaciones a mayor velocidad no adecuadas para mandriles de 3 mordazas convencionales.
  • Compatibilidad de collets: collets DC-52 Varibore (superficie lisa o serrada; serrada recomendada para agarre agresivo en primera operación).


Especificaciones técnicas
  • Denominación: DHP52A5
  • Rango de amarre (informado): 4 - 65 mm (alternativo 4 - 52 mm)
  • Incremento de collet: 1 mm
  • Recorrido de la manga: 4,5 mm
  • Montaje: A5
  • Velocidad máxima: 6500 min-1
  • Fuerza de entrada máx.: 45 kN (alternativa 40 kN)
  • Fuerza de agarre máx.: 105 kN (alternativa 94 kN)
  • Peso: 11,3 kg
  • Cilindros compatibles: S1552, SS1452K, SR1453
  • Tipo de collets: DC-52 Varibore (liso o serrado)
