Portapinzas para mecanizado DHP65A5de mandriladopara aplicaciones de torneadode alta velocidad
Añadir a mis favoritos
Añadir al comparador
Características
- Aplicaciones
- para mecanizado, de mandrilado, para aplicaciones de torneado
- Otras características
- de alta velocidad, de cambio rápido, para máquina herramienta, pull-back, autocentrante
- Diámetro de sujeción
Máx.: 65 mm
(2,56 in)Mín.: 4 mm
(0,16 in)- Velocidad de rotación
Máx.: 6.000 rpm
(37.699 rad.min-1)Mín.: 0 rpm
(0 rad.min-1)
Descripción
Descripción general
Características clave
Compatibilidad
Construcción y protección
Rendimiento y montaje
Durabilidad y diseño
Notas adicionales
Especificaciones

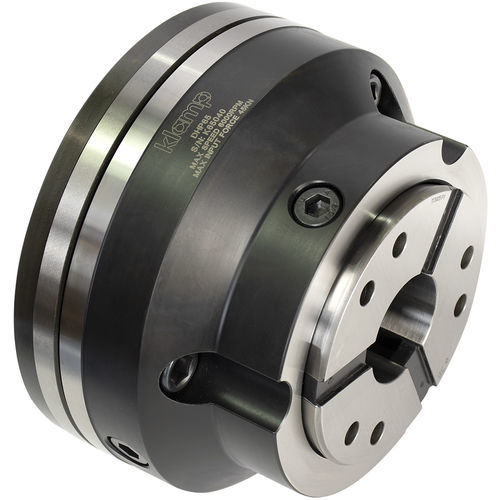

- Mandril portapinzas de diseño compacto con acción de retroceso (pull-back) para un agarre seguro y preciso. Montaje: A5. Modelo: DHP65A5.
Características clave
- Cambio de pinza ultrarrápido: aprox. 10 segundos
- Rango de sujeción: 4 - 65 mm
- Incremento de pinza: 1 mm
- Recorrido de camisa: 4,5 mm
- Fuerza de entrada máxima: 45 kN
- Fuerza de sujeción máxima: 105 kN
- Velocidad máxima: 6000 min-1
- Tipo de pinza compatible: DC-65 Varibore
Compatibilidad
- Acepta pinzas DC-65 Varibore con especificación de precisión ±0,5 mm; suministrado con superficies de agarre lisas o dentadas.
- Intercambiable con los mandriles de potencia serie B-200 (quick gun-change pull-back).
Construcción y protección
- Caucho vulcanizado entre los segmentos de acero endurecido de la pinza para protección contra la entrada de refrigerante y virutas.
- Diseño totalmente sellado con juntas tóricas para evitar la entrada de refrigerante y virutas; no se requiere grasa para su funcionamiento.
Rendimiento y montaje
- Acción pull-back: la pinza se tira dentro del mandril para cerrar y se empuja para abrir; no se proporcionan topes traseros.
- Montaje directo en el husillo del torno o mediante placa adaptadora de precisión; suministrado con pernos de montaje y conector de tubo de tracción mecanizado para instalación inmediata.
- El diseño de montaje directo asegura alta concentricidad adecuada para operaciones a mayor velocidad donde un mandril de 3 mordazas puede ser menos apropiado.
Durabilidad y diseño
- Cuerpo cementado para optimizar rigidez y durabilidad.
- Cuerpo corto con amplio rango de sujeción gracias a las pinzas Varibore; pequeño diámetro de nariz para mejor holgura de herramienta.
Notas adicionales
- Agujero de alivio (counter boring) y perfiles especiales disponibles bajo petición.
Especificaciones
- Modelo: DHP65A5
- Montaje: A5
- Rango de sujeción: 4 - 65 mm
- Incremento de pinza: 1 mm
- Recorrido de camisa: 4,5 mm
- Fuerza de entrada máxima: 45 kN
- Fuerza de sujeción máxima: 105 kN
- Velocidad máxima: 6000 min-1
- Peso: 11.6 kg
- Tipo de pinza compatible: DC-65 Varibore
- Cilindros compatibles: S1875, SS1771, SR1566
- Accesorios suministrados: pernos de montaje y conector de tubo de tracción; superficies de agarre lisas o dentadas disponibles
