Plato divisor neumático GT series

verticalpara máquina herramientapara carga pesada

Descripción

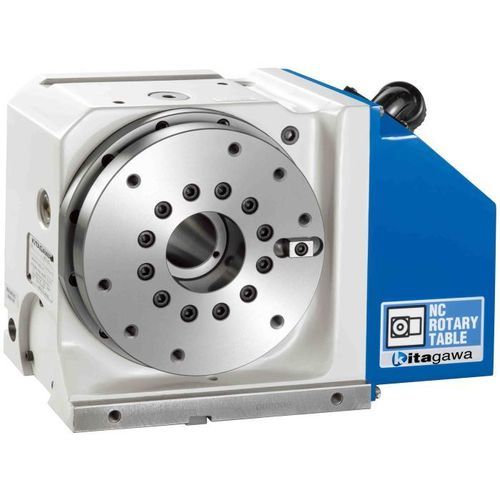

El plato rotativo Kitagawa GT-200 es una unidad con orificio pasante diseñada para soportar elevadas cargas de corte. Cuenta con una mesa de Ø200 mm, un orificio de paso Ø45 mm y ofrece hasta 41,6 rpm de velocidad de husillo para indexado rápido. Su cuerpo rígido reduce la deformación bajo carga y el sistema de sujeción neumático proporciona 820 N·m a 0,5 MPa.

Especificaciones principales

• Marca: Kitagawa
• Modelo: GT-200
• Diámetro de mesa: Ø200 mm
• Diámetro del agujero central: Ø65 mm (65H7)
• Diámetro de paso del husillo: Ø45 mm
• Altura del eje: 140 mm
• Método de sujeción: Neumático
• Par de apriete: 820 N·m (a 0,5 MPa)
• Relación de reducción total: 1/72
• Velocidad máxima de husillo (4.º eje, Fanuc): 41,6 rpm (a motor 3000 rpm)
• Precisión de indexado: 20 s
• Repetibilidad: 4 s
• Peso: 65 kg

Puntos clave

• Incremento del par de sujeción mediante mayor área de pistón y nuevo mecanismo de sujeción.
• Diseño de cuerpo rígido para reducir la deformación en mecanizados pesados.
• Diseño del pistón del freno que reduce la distorsión bajo carga.
• Alto par de sujeción que permite aumentar la velocidad de mecanizado y reducir el tiempo de ciclo.

Opciones

• Platina de apoyo manual (opción): TS200RN o MR200RN
• Eje de cola / Tail spindle (opción): TSR142-A
• Junta rotativa (opción): RJ40H20J01 (Hidráulica/Neumática 4 puertos) y otras series RJ
• Versión MAC Mini: GTM200R40 (opcional)

Tabla técnica (resumen)
Model | GT200 | GT250 | GT320
Right-handed Type | ○ | ○ | ○
Left-handed Type | ○ | ○ | ○
Table Diameter (mm) | ø200 | ø250 | ø320
Centre Hole Diameter (mm) | ø65H7 | ø100H7 | ø130H7
Through Hole Diameter (mm) | ø45 | ø70 | ø105
Centre Height (mm) | 140 | 180 | 225
Clamping Torque (N·m) (at 0.5 MPa) | 820 | 1600 | 2800
Motor Axis Reduced Inertia (kg·m²) | 0.00023 | 0.00036 | 0.00039
Servomotor (for Fanuc spec.) | αiF 4/5000-B | αiF 4/5000-B | αiF 8/3000-B
Total Reduction Ratio | 1/72 | 1/90 | 1/120
Max. Rotation Speed (min-1) 4th axis spec. (Fanuc spec.) | 41.6 (at motor 3000min-1) | 33.3 (at motor 3000min-1) | 25 (at motor 3000min-1)
M signal spec. | 41.6 (at motor 3000min-1) | 33.3 (at motor 3000min-1) | 16.6 (at motor 2000min-1)
Allowable Work Inertia (kg·m²) | 1.00 | 1.95 | 4.49
Indexing Accuracy (sec) | 20 | 20 | 20
Repeatability (sec) | 4 | 4 | 4
Mass of Product (kg) | 65 | 87 | 145
Allowable Load Horizontal (kg) | 200 | 250 | 350
Allowable Load Vertical (kg) | 100 | 125 | 180
Manual Tailstock (as an option) | MR200RN | MR250RN | MR320RN
Tail Spindle (as an option) | MSR142A/TSR142A | MSR181A/TSR181A | TSR181A45
Rotary Joint (as an option) | RJ40H20J01 Hydraulic/Pneumatic 4 ports | RJ70H25J01 Hydraulic/Pneumatic 6 ports | RJ70H32J01 Hydraulic/Pneumatic 6 ports
