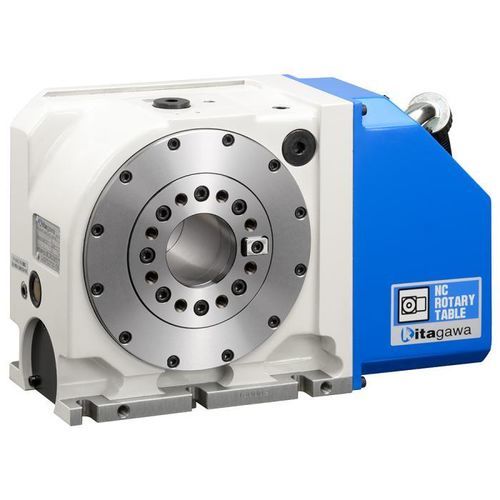

Mesa rotativa neumática MK200 series

verticalcompactaservoaccionada

Resumen
Mesa rotativa NC diseñada para integración compacta e indexado preciso. Modelo MK200R/L, diámetro de mesa Ø135 mm y plato máximo Ø200 mm.

Características principales

• Diámetro de la mesa: Ø135 mm
• Diámetro máximo del plato: 200 mm
• Diámetro de registro en el plato: Ø65H7
• Diámetro del orificio pasante del husillo: Ø70 mm
• Altura al centro: 140 mm
• Método de apriete: Neumático
• Par de apriete: 570 N·m (a 0,5 MPa)
• Inercia reducida del eje motor: aprox. 0,000095–0,00010 kg·m2
• Servomotor (especific. FANUC): αiF4/5000-B
• Relación de reducción total: 1/90
• Velocidad máx. de rotación (a motor 3000 min-1): 33,3 min-1
• Par de corte admisible: 270 N·m
• Inercia de trabajo admisible: 1,00 kg·m2
• Precisión de indexado: 20 s
• Repetibilidad: 4 s
• Masa: 60 kg

Opciones y accesorios

• Contrapunta manual: MR200RN (opción)
• Eje posterior / Tail spindle: MSRC140 / MSR142A (opción)
• Juntas rotativas: opciones integradas compactas de 4, 5 y (6+1) puertos; el puerto central del tipo (6+1) incluye orificio φ12.5 mm multiuso para refrigerante de alta presión o sensores
• Juntas rotativas de alta presión 25 MPa (4- o 6-puertos) disponibles para miniaturizar utillajes y accionamiento rápido
• Formatos descargables: 2D (PDF, TIF, DXF, DWG) y 3D (Parasolid, STEP)

Especificaciones del producto (resumen)

• Modelo: MK200R/L (SKU: MK200)
• Diámetro mesa (mm): ø135
• Diámetro agujero central: ø65H7
• Diámetro pasante: ø70
• Altura al centro (mm): 140
• Par de apriete (N·m) (a 0,5MPa): 570
• Velocidad máx. de rotación: 33,3 min-1
• Inercia de trabajo admisible (kg·m2): 1,00
• Masa: 60 kg
