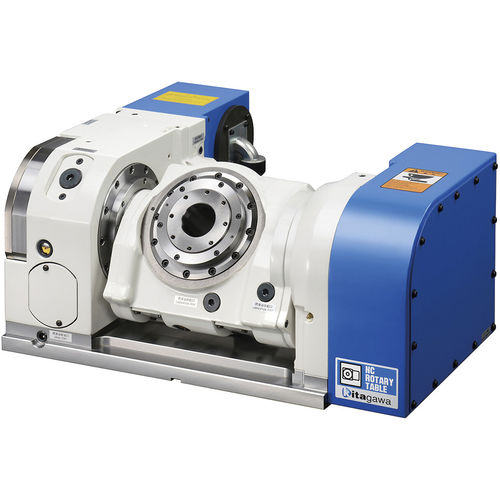

Mesa rotativa neumática RKT180horizontalbasculantecompacta
Añadir a mis favoritos
Añadir al comparador
Características
- Accionamiento
- neumática
- Configuración
- horizontal, basculante
- Otras características
- NC, compacta, de pequeño tamaño
Descripción
Resumen
Características principales
Especificaciones (resumen)
Eje de rotación
Eje de inclinación
Información adicional / características
Especificaciones técnicas
- Plato giratorio NC inclinable para mecanizados en 4.º y 5.º eje, diseñado para producción en volumen
- Modelo: RKT180 (Kitagawa)
- Diámetro del plato 180 mm; rango de inclinación -35° a +110°; orificio pasante Ø50 mm; altura del centro 170 mm
- Masa: 193 kg; carga admisible: horizontal 60 kg / inclinado 40 kg
Características principales
- Transmisión por leva de rodillo para mantenimiento reducido y ausencia de juego
- Sujeción neumática con alto par de apriete: eje rotación 350 Nm / eje inclinación 550 Nm (a 0.5 MPa)
- Diseño compacto apto para centros de mecanizado pequeños (cono de husillo No.30, columna 100 mm)
- Opción de unión rotativa integrada para canalización hidráulica/pneumática concentrada (RJ50RKT180)
Especificaciones (resumen)
- Diámetro del plato: 180 mm
- Diámetro de registro en el plato: 50 mm
- Orificio pasante: 50 mm
- Altura del centro: 170 mm
- Par de sujeción: eje rotación 350 Nm / eje inclinación 550 Nm (a 0.5 MPa)
- Relación de transmisión: rotación 1/72 / inclinación 1/120
- Velocidad máxima del husillo: eje rotación 41.6 rpm / eje inclinación 25 rpm
- Inercia de trabajo admisible: 0.25 kg·m2
- Carga admisible: horizontal 60 kg / inclinado 40 kg
- Masa: 193 kg
Eje de rotación
- Precisión de indexado: 20 s
- Repetibilidad: 8 s
- Velocidad máxima: 41.6 rpm (motor 3000 rpm)
- Motor: 3000 rpm
- Par de sujeción: 350 Nm (presión neumática 0.5 MPa)
- Presión neumática máxima: 0.7 MPa
- Relación de reducción total: 1/72
Eje de inclinación
- Precisión de indexado: 20 s
- Repetibilidad: 4 s
- Velocidad máxima: 25 rpm (motor 3000 rpm)
- Motor: 3000 rpm
- Par de sujeción: 550 Nm (presión neumática 0.5 MPa)
- Presión neumática máxima: 0.7 MPa
- Relación de reducción total: 1/120
Información adicional / características
- El mecanismo de leva de rodillo elimina el ajuste de juego y reduce el mantenimiento a largo plazo
- Unión rotativa integrada opcional: 5 puertos hidráulicos + 1 puerto neumático para canalización compacta e integrada
- Apto para integración en procesos de mecanizado 4.º/5.º eje; archivos CAD y documentación técnica disponibles bajo petición
Especificaciones técnicas
- Modelo: RKT180
- Rango de ángulo de inclinación: -35° ～ +110°
- Diámetro de la mesa (placa de centrado): φ95 mm
- Diámetro del agujero central: φ50H7
- Diámetro del orificio pasante: φ50 mm
- Altura del centro: 170 mm
- Método de sujeción: Neumático
- Par de sujeción (a 0.5 MPa): eje rotación 350 Nm / eje inclinación 550 Nm
- Inercia reducida eje motor: rotación 0.000239 kg·m2 / inclinación 0.000425 kg·m2
- Servomotor (espec. Fanuc): αiF2/5000
- Relación de reducción total: rotación 1/72 / inclinación 1/120
- Velocidad máx. (a motor 3000 min-1): rotación 41.6 / inclinación 25
- Inercia de trabajo admisible: 0.25 kg·m2
- Precisión de indexado (s): rotación 20 / inclinación 20
- Repetibilidad (s): rotación 8 / inclinación 4
- Carga admisible: horizontal 60 kg / inclinado 40 kg
- Masa del producto: 193 kg
- Unión rotativa integrada (opción): RJ50RKT180 — Hidráulica/Neumática 5 puertos + 1 puerto neumático
