Plato divisor neumático TT101

basculantepara máquina herramientacompacto

Descripción general

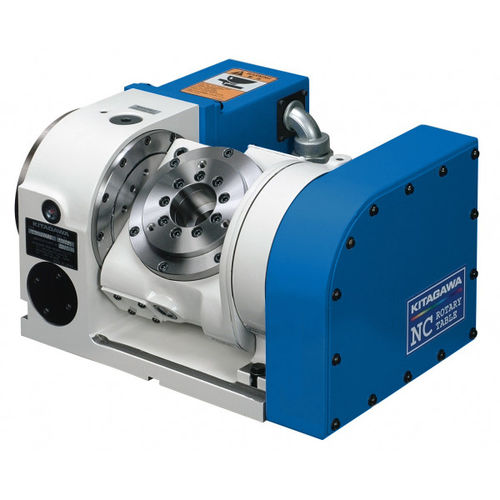

El Kitagawa TT101 es una mesa rotativa inclinable NC diseñada para mecanizados en 4.º y 5.º eje en centros de mecanizado CNC. Diseño compacto y alta precisión de posicionamiento para aplicaciones industriales.

Características principales

• Ángulo basculante: -20°~+120°
• Diámetro de la mesa: Ø110 mm
• Diámetro de registro en placa: Ø50H7
• Diámetro del orificio pasante del husillo: Ø32 mm
• Altura al centro: 140 mm
• Método de sujeción: Neumático
• Par de apriete (a 0,5 MPa): Rotación 180 N·m, Basculación 300 N·m
• Inercia de trabajo admisible: 0,05 kg·m2
• Precisión de indexado: Rotación 30 s, Basculación 60 s
• Repetibilidad: 4 s
• Masa: 73 kg

Especificaciones técnicas

• Modelo: TT101
• Inercia reducida del eje motor - Rotación: 0,000082 kg·m2; Basculación: 0,000081 kg·m2
• Servomotor (spec. FANUC) - Rotación: αiF 1/5000; Basculación: αiF 2/5000
• Relación total de reducción - Rotación: 1/72; Basculación: 1/120
• Vel. máx. de rotación (a motor 3000 min-1) - Rotación: 41,6 min-1; Basculación: 25 min-1
• Carga admisible - Horizontal: 35 kg; Inclinado: 20 kg

Notas adicionales
Disponible con varios tipos de motor para adaptarse a distintos modelos de máquina. Versión Quinte: TT101AV00. Consulte al distribuidor Kitagawa para accesorios y configuraciones opcionales.
