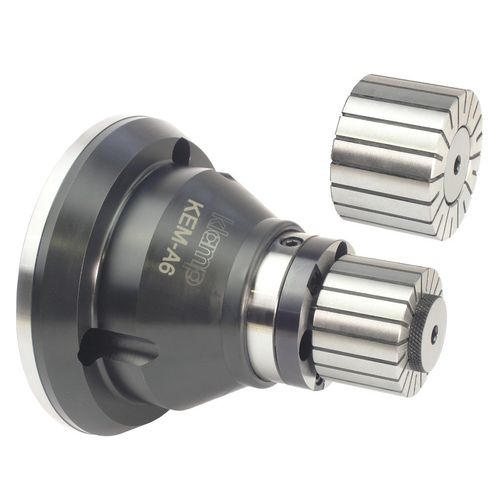

Mandril extensible con manguito extensible KEM-AS-A6

para aplicaciones de torneadopara torneado internomodular

Resumen
El KEM-AS-A6 es un mandril expansible para sujeción interior diseñado para el agarre preciso de piezas en tornos. Incorpora un diseño de retroceso para contacto doble y una brida común para intercambiabilidad modular.

Características clave

• Diseño de tirada hacia atrás que sitúa la pieza contra un tope para rigidez por contacto doble.
• Configuración de brida modular que permite la intercambiabilidad con cuerpos posteriores compatibles.
• Indicar a la hora de pedir si se desean casquillos estándar o a ras.

Dimensiones de conjunto

• A: 95 mm
• B: 115 mm
• C: 170 mm
• D: 125 mm
• E: 64 mm
• F: 14,5 mm
• G: 22,1 mm (G a ras: 25,4 mm)

Parámetros técnicos

• Montaje en husillo: A2-6
• Rango de sujeción del mandril: 12,4 mm - 22,4 mm
• Rango de sujeción del casquillo: 0,5 mm
• Fuerza máxima de tracción: 7 kN
• Fuerza máxima de sujeción: 12,5 kN
• Diámetro máximo roscado de la tuerca de tracción: M75 x 2

Cómo pedir

• 1. Elegir el modelo de mandril según el/los diámetro(s) que vaya a sujetar — los modelos se identifican por su rango de sujeción.
• 2. Seleccionar el número de pieza que corresponda al montaje del husillo del torno — cada sistema incluye un conector de drawtube personalizable.
• 3. Pedir por separado los casquillos y los topes de pieza; indicar casquillo estándar o a ras al realizar el pedido.

Incluido y notas de diseño

• Cada mandril incluye la varilla de expansión, el adaptador de varilla y la tornillería de montaje.
• Todos los casquillos expansibles están adheridos para sellar frente a refrigerante y entrada de virutas.
• El diseño de doble ángulo garantiza expansión paralela del casquillo para contacto a lo largo de toda la pieza y liberación positiva al desenganchar.
• Los casquillos colapsan 0,1 mm por debajo del diámetro nominal rectificado para facilitar la carga y descarga de la pieza.

Especificaciones

• Serie: KEM
• Modelo: KEM-AS-A6
• Montaje husillo: A2-6
• Rango de sujeción mandril: 12,4 mm - 22,4 mm
• Rango sujeción casquillo: 0,5 mm
• Fuerza máxima de tracción: 7 kN
• Fuerza máxima de sujeción: 12,5 kN
• Diámetro máximo roscado tuerca: M75 x 2
• Dimensiones de conjunto (A–G) como se indican arriba
