Portapinzas de cono cilíndrico KEM-AS-MA
con llavecon manguito extensiblepara mecanizado

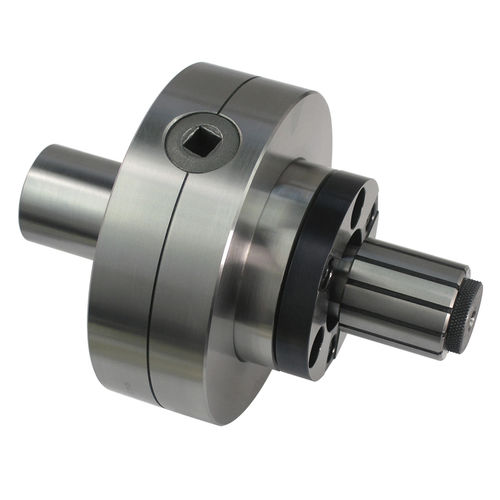

Portapinzas de cono cilíndrico - KEM-AS-MA - Kitagawa Europe - con llave / con manguito extensible / para mecanizado
Portapinzas de cono cilíndrico - KEM-AS-MA - Kitagawa Europe - con llave / con manguito extensible / para mecanizado
Añadir a mis favoritos
Añadir al comparador

Características

Sujeción
de cono cilíndrico, con manguito extensible, con llave
Aplicaciones
para mecanizado, para la mecánica de precisión
Otras características
de precisión, de gran precisión, de sujeción manual
Número de mordazas
3 mordazas
Diámetro de sujeción

Máx.: 22,4 mm
(0,88 in)

Mín.: 12,4 mm
(0,49 in)

Descripción

Presentación
  • Mandril expansible manual, modelo KEM-AS-MA.
  • Rango de sujeción: 12,4 mm – 22,4 mm.
  • Eje de montaje: Ø38 mm.


Características principales
  • Accionamiento manual mediante llave cuadrada incluida; apto para agujeros ciegos y pasantes.
  • Utiliza los mismos mandriles de precisión, manguitos expansibles y localizadores que los mandriles expansibles CNC de la serie KEM.
  • Puede alinearse y apretarse en un plato de 3 mordazas para mejorar la cilindricidad y concentricidad.
  • El eje de montaje universal facilita el traslado entre máquinas y reduce los tiempos de ajuste.
  • Diseñado para mantener precisión de cilindricidad y concentricidad en producciones de bajo a medio volumen.


Dimensiones (ver plano de dimensiones)
  • E: 64 mm
  • F: 14,5 mm
  • G: 22,1 mm
  • G (A ras): 25,4 mm


Especificaciones técnicas
  • Modelo: KEM-AS-MA
  • Tipo: Mandril expansible manual
  • Rango de sujeción: 12,4 mm – 22,4 mm
  • Eje de montaje: Ø38 mm (rectificado)
  • Accionamiento: lateral, llave cuadrada incluida
  • Compatibilidad: mismos mandriles, manguitos expansibles y localizadores que la serie KEM CNC
  • Uso recomendado: producción de bajo a medio volumen (para producción alta usar la serie KEM estándar)
  • Precisión: buena cilindricidad y concentricidad; mejora posible mediante alineado y apriete en un plato de 3 mordazas


Uso recomendado
  • Ideal para series pequeñas y medianas, prototipado y transferencia entre máquinas para sujeción interna.
  • Para producción continua de gran volumen, considerar los mandriles expansibles KEM CNC.
