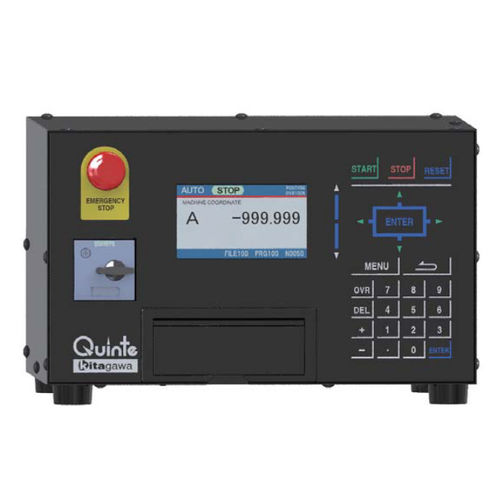

Sistema de control de ejes QTC100
Añadir a mis favoritos
Añadir al comparador
Descripción
Presentación
Características principales
Especificaciones técnicas
- Producto: Kitagawa Quinte QTC100 — controlador estándar de 4.º eje para mesas rotativas CNC y control de ejes
- Control de un eje con pantalla a color de alta resolución y monitorización en tiempo real
- Interfaces: EtherCAT, ampliación de E/S, ranura MMC; RS422C opcional y generador de pulsos manual opcional
Características principales
- Pantalla a color
- TFT de alta resolución (480 × 272) que muestra posición actual, programa en ejecución, información del motor y estado.
- Fácil entrada y gestión de programas
- La pantalla interactiva de edición reduce errores de entrada; los programas y parámetros E/S pueden gestionarse mediante tarjeta MMC extraíble.
- Reducción del tiempo de indexado
- La comunicación EtherCAT de alta velocidad acorta los ciclos de indexado y mejora el rendimiento.
- Flexibilidad en la selección de motores
- Compatible con distintos servomotores (ej.: 200 W) para adaptar al tipo de mecanizado y entorno.
- Ampliación E/S y salidas de señal
- La ampliación E/S permite seleccionar programas y emitir la posición WZRN y señales M al controlador de la máquina.
- Parada de emergencia y seguridad
- Admite entradas externas de paro de emergencia y paro forzado del servomotor; disponibles dos pares de salidas para señal de paro de emergencia.
- Accesorios opcionales
- Generador de pulsos manual (opcional) e interfaz RS422C (opcional).
Especificaciones técnicas
- Modelo: Quinte QTC100
- Marca: Kitagawa
- Ejes controlados: 1 axis
- Servo motor: AC servo motor with absolute encoder
- Unidad de ajuste: 0.001°
- Unidad controlada: 0.0001°
- Ángulo máximo ajustable: 9999 rotaciones + 360° ± 999.999°
- Partición igual: 0–9999 particiones (divisible por sector)
- Capacidad de programa: Max. program No. 999; 9999 blocks/CH
- Método de comando: Absolute / incremental (selección G90/G91)
- Retorno a posición cero: MZRN y WZRN (mediante entrada externa)
- Alimentación manual: Avance rápido, avance lento, avance por pasos
- Funciones preparatorias: Dwell, corte de avance, función buffer, presencia de pinza, comprobación de desviaciones, inicio por interlock, inicio continuo, repetición, salto de bucle, absoluto/incremental
- Función de alarma: Número y mensaje de alarma mostrados automáticamente; historial de 100 alarmas
- Visualización de ángulo: Coordenada máquina, coordenada de trabajo, coordenada relativa, desplazamiento restante, coordenada total
- Alimentación: AC 200–230 V ±10% 50/60 Hz (mono / 3 fases)
- Requisito de potencia: 10 A
- Dimensiones (mm): 320 × 190 × 250 (W × H × D)
- Peso: 10.0 kg
- Entorno: Temperatura uso 0–45°C; almacenamiento -10–60°C; humedad 20–80% RH (sin condensación); vibración ≤0.5 G; choque ≤1 G; nivel de contaminación 3
- Pantalla: TFT color 480 × 272
- Señales E/S externas: Entradas — Start, Stop, External EMG Stop1, External EMG Stop2 ; Salidas — Block completed, EMG Stop salida1, EMG Stop salida2, salida de alarma (contacto B)
- RS422C I/F (opción): función de control remoto únicamente
- Ranura MMC: Programas y parámetros pueden subirse/descargarse mediante tarjeta de memoria
