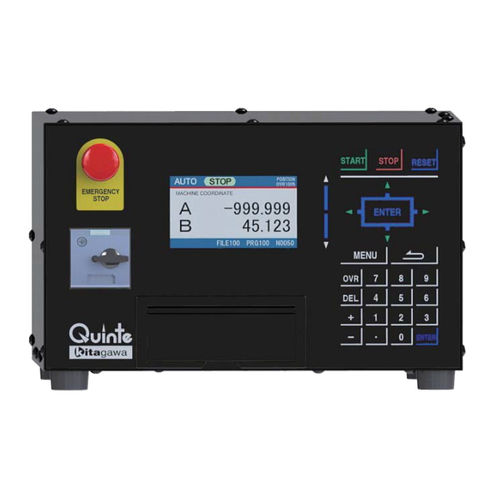

Control CNC para mesa rotativa - QTC200 - Kitagawa Europe - 2 ejes / con HMI integrada / EtherCAT
Control CNC para mesa rotativa - QTC200 - Kitagawa Europe - 2 ejes / con HMI integrada / EtherCAT
Control CNC para mesa rotativa - QTC200 - Kitagawa Europe - 2 ejes / con HMI integrada / EtherCAT - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Uso previsto
para mesa rotativa
Número de ejes
2 ejes
Otras características
con HMI integrada, EtherCAT
Comunicación
RS422/RS485, EtherCAT
Entrada/salida
E/S

Descripción

Overview
  • Quinte Series QTC200 — controlador para 4.º y 5.º ejes CNC (indexado rotativo)
  • Controla hasta 2 ejes con servomotores AC y encoder absoluto
  • Diseñado para mesas rotativas y aplicaciones de mecanizado multi-eje


Key features
  • Pantalla en color para estado e información de programas
    • Pantalla TFT color 480 × 272 que muestra posición actual, programa en ejecución, datos del motor y alarmas.
  • Entrada y gestión de programas
    • Edición interactiva para reducir errores de entrada. Programas y parámetros pueden cargarse/descargarse vía tarjeta MMC.
  • Indexado de alta velocidad
    • Comunicación EtherCAT que reduce el tiempo de indexado y permite sincronización rápida.
  • Selección de motores
    • Diferentes opciones de servomotores AC seleccionables según la aplicación (p. ej. 200W estándar, otras potencias disponibles).
  • Extension I/O y opciones remotas
    • Extension I/O permite selección externa de programas y salidas como posición WZRN y señales M. Interfaz RS422C opcional para control remoto.
  • Seguridad y control manual
    • Entradas/salidas de paro de emergencia, soporte de enclavamiento externo y generador de pulsos manual opcional para avance manual/pasos.


Further information
  • Model: Quinte QTC200
  • Ejes controlados: 2 ejes
  • Servo motor: Servomotor AC con encoder absoluto
  • Unidad de ajuste: 0.001°
  • Unidad controlada: 0.0001°
  • Ángulo máximo ajustable: 9999 rotaciones +360° ±999.999°
  • Partición igual: 0–9999 particiones (divisible en sectores)
  • Capacidad de programa: Nº programa máx. 999; 9999 bloques/CH
  • Método de comando: Absoluto / incremental (G90/G91 seleccionable)
  • Retorno a posición cero: MZRN y WZRN (controlable por entrada externa)
  • Alimentación manual: Desplazamiento rápido, avance lento, avance por pasos
  • Parada de emergencia / Parada: Botón de paro de emergencia, parada forzada del servo por enclavamiento externo + parada maestro; parada por entrada de llave o SP; dos pares de salidas de paro de emergencia
  • Sobrevelocidad: Ajustable 1–200% (posible notch)
  • Funciones preparatorias y auxiliares: Dwell, lead cutting, buffer, detección de sujeción, comprobación de desviación, arranque interbloqueado, arranque continuo, repetición, loop jump, subprograma (M98), absoluto/incremental, control fin señal
  • Compensaciones y límites: Compensación de error de paso hasta 360 posiciones; compensación de holgura; límite por software y parada por sobrecarrera (hard limit)
  • Alarma: Número y mensaje de alarma con historial de 100 entradas
  • Pantalla: TFT color 480 × 272
  • I/O externas: Entradas — Start, Stop, External EMG Stop1/2; Salidas — Bloque completado, salidas EMG Stop, salida alarma (contacto B)
  • Slot MMC: Carga/descarga de programas y parámetros


Technical specifications
  • Modelo: QTC200
  • Serie: Quinte Series
  • Ejes controlados: 2
  • Comunicación: EtherCAT (indexado de alta velocidad)
  • Alimentación: AC200–230V ±10% 50/60Hz (mono / 3 fases)
  • Requisito de corriente: 15 A
  • Dimensiones (W×H×D): 320 × 190 × 400 mm
  • Peso: 13.0 kg
  • Entorno: Operación 0–45°C; almacenamiento -10–60°C; humedad 20–80% RH (sin condensación); vibración ≤0.5G; choque ≤1G; nivel de polución 3
  • Opciones: Slot MMC, RS422C I/F, extension I/O, generador de pulsos manual
  • Normas: CE (EMC), KC
