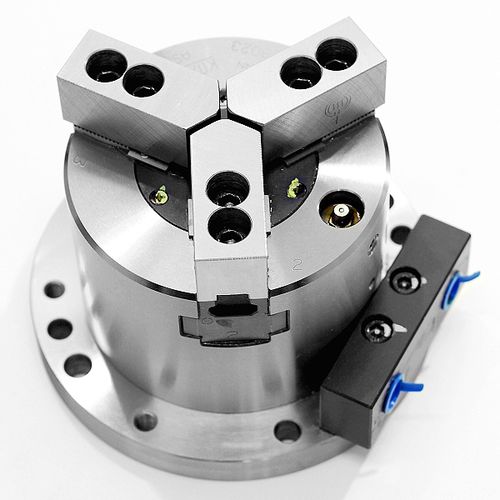

Mandril de torno automático AS series

3 mordazasestacionariode pinza

Descripción del producto
Mandril de sujeción estático de 110 mm con cilindro neumático incorporado. Mandril estándar Kitagawa diseñado para alta precisión y elevada fuerza de sujeción para permitir cortes y mecanizados estables.

Características principales

• Alta precisión y elevada fuerza de sujeción para operaciones de corte estables.
• Recorrido de mordazas (Diámetro) (mm): 5,2
• Fuerza de sujeción (kN): 7,5 (a neumático 0,6 MPa)
• Peso (kg): 7,3
• Presión máxima de aire (MPa): 0,7
• Mordaza blanda compatible: SB04B1 (Standard / Extra Tall)
• Rango de diámetro de sujeción (mm): 10 - 110 (Min. 8 mm; Max. 110 mm)
• Consumo de aire (N): 0,22 (a 0,6 MPa, carrera del émbolo por 10 mm)

Información adicional
La fuerza de sujeción varía según la posición de las mordazas y la geometría de la pieza. El consumo de aire se especifica bajo 0,6 MPa y se mide por cada 10 mm de carrera del émbolo. Las mordazas blandas y los accesorios de montaje se venden por separado.

Especificaciones del producto
Modelos: AS04 | AS06 | AS08 | AS10
Recorrido de mordazas (Diámetro) (mm): 5,2 | 5,2 | 6,3 | 6,3
Fuerza de sujeción (kN) (a neumático 0,6 MPa): 7,5 | 21 | 33 | 48
Presión neumática máxima (MPa): 0,7 | 0,7 | 0,7 | 0,7
Diámetro de sujeción Máx. (mm): 110 | 165 | 210 | 254
Diámetro de sujeción Mín. (mm): 8 | 26 | 38 | 53
Peso neto (kg): 7,3 | 16 | 27,7 | 42,5
Mordazas blandas compatibles: Standard / Extra Tall (pernos de montaje no incluidos)

Especificaciones técnicas

• Modelo: AS04
• Recorrido de mordazas (mm): 5,2
• Fuerza de sujeción: 7,5 kN (a 0,6 MPa)
• Presión neumática máxima: 0,7 MPa
• Rango de diámetro de sujeción: 10 - 110 mm (Min. 8 mm; Max. 110 mm)
• Peso neto: 7,3 kg
• Mordaza blanda compatible: SB04B1 (Standard / Extra Tall)
• Consumo de aire: 0,22 N (a 0,6 MPa, carrera del émbolo por 10 mm)
• Cilindro neumático incorporado
• SKU: as04
