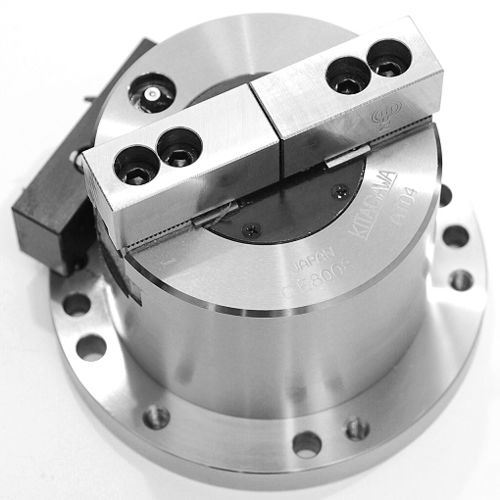

Pinza de prensión neumática AT series

blandade 2 mandíbulaspara piezas

Descripción
Mordaza de trabajo 2-mordazas 110 mm con cilindro neumático integrado. Alta precisión y elevada fuerza de sujeción permiten operaciones de mecanizado y corte estables.

Características clave

• Diámetro de carrera de mordaza (mm): 5.2
• Diámetro de sujeción (mm): Min 9 — Max 110
• Fuerza de sujeción (kN): 7.5 (a 0.6 MPa neumático)
• Peso (kg): 6.9 (con Soft Top Jaws)
• Presión neumática máxima (MPa): 0.6
• Mordaza blanda compatible: SB04A1T (Standard / Extra Tall)
• Consumo de aire (N): 0.40 (a 0.6 MPa, carrera del émbolo por 10 mm)

Información adicional

• La fuerza de apriete varía según la configuración de las mordazas y la geometría de la pieza.
• El consumo de aire se especifica a 0.6 MPa por 10 mm de carrera del émbolo.

Especificaciones del producto

• Gama de modelos: AT04 | AT06 | AT08 | AT10
• Diámetro de carrera de mordaza (mm): 5.2 | 5.2 | 6.3 | 6.3
• Fuerza de sujeción (kN) (a 0.6 MPa): 7.5 | 21 | 33 | 48
• Diámetro de sujeción máx. (mm): 110 | 165 | 210 | 254
• Diámetro de sujeción mín. (mm): 9 | 31 | 41 | 61
• Peso neto (kg) (con Soft Top Jaws): 6.9 | 15 | 26.7 | 40.8

Especificaciones técnicas

• Modelo: AT04
• Denominación: Mordaza de trabajo 2-mordazas 110 mm con cilindro neumático integrado
• Mordaza blanda compatible: SB04A1T (tornillos de montaje de mordazas no incluidos)
• Datos de aire: consumo 0.40 N (a 0.6 MPa, carrera del émbolo por 10 mm)
• SKU: at04
• Disponibilidad: En stock
