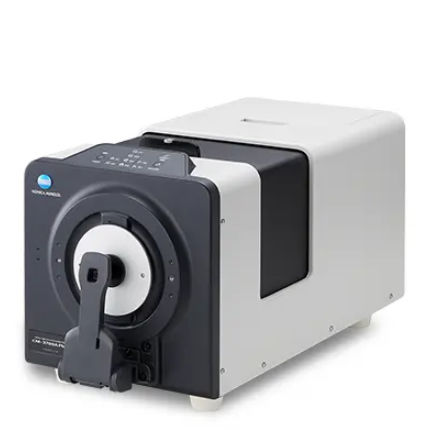

Espectrofotómetro de color CM-3700A Plus

de xenónde reflectanciatransmisión

Descripción general del producto El espectrofotómetro CM-3700A Plus de Konica Minolta establece un nuevo estándar en espectrofotometría de sobremesa gracias a una tecnología de vanguardia que ofrece mediciones de color precisas y fiables. Como último modelo insignia de Konica Minolta, se basa en el legado de su predecesor (CM-3700A) para ofrecer una repetibilidad mejorada, una concordancia entre instrumentos de ΔE*ab de 0,08 o menos y un rendimiento de medición mejorado para muestras opacas, transparentes, translúcidas y fluorescentes. El instrumento es adecuado para aplicaciones de investigación y desarrollo, control de calidad y correspondencia de color por ordenador en sectores como la electrónica de consumo, el cuidado personal y la cosmética, las pinturas y recubrimientos, los plásticos, los materiales de construcción, los textiles, la alimentación y las bebidas, y los productos farmacéuticos. Funcionalidades clave

• Medición simultánea SCI (componente especular incluido) y SCE (componente especular excluido) para una mayor productividad.
• Repetibilidad mejorada, que incluye una precisión muy alta para el blanco y una mayor exactitud para los colores negros y oscuros.
• Función de visor de cámara para un posicionamiento preciso de la muestra y la posibilidad de guardar imágenes junto con los datos de medición.
• Sensor de temperatura y humedad ambientales y un termómetro de muestra para registrar las condiciones ambientales y la temperatura de la superficie de la muestra junto con las mediciones.
• Función de análisis y ajuste de longitud de onda (WAA) para la comprobación interna del rendimiento y la corrección del desplazamiento de la longitud de onda durante la calibración.
• Cámara de transmitancia espaciosa y compartimento integrado para accesorios, lo que garantiza una gran facilidad de uso.

Características (detalladas)

• Alta concordancia entre instrumentos (IIA): ∆E*ab < 0,08 (media de 12 muestras de color de la serie II de BCRA; LAV/SCI).
• Alta repetibilidad: blanco dentro de ∆E*ab 0,005; negro dentro de ∆E*ab 0,02.
• Capacidad de medición simultánea en modos SCI y SCE.
• Múltiples áreas de medición: SAV, MAV, LMAV, LAV y modo de transmitancia.
• Función de visor de cámara (captura y visualización de imágenes mediante software opcional como SpectraMagic NX2).
• Sensor de temperatura ambiente y termómetro de muestra (la medición de la temperatura de la muestra es aplicable a la medición de reflectancia).
• Compartimento integrado para guardar accesorios.
• Función de análisis y ajuste de la longitud de onda (WAA) para diagnosticar y corregir los desplazamientos de longitud de onda.

Especificaciones (tabla) Sistema de iluminación/visión | Reflectancia: di:8°, de:8° (iluminación difusa/ángulo de visión de 8°); Conmutable entre SCI y SCE y simultáneo; cumple con las normas CIE n.º 15 (2004), ISO 7724/1, ASTM E 1164, DIN 5033 parte 7 y JIS Z 8722, condición c. Sistema de iluminación/observación | Transmitancia: di: 0°, de: 0° (iluminación difusa/ángulo de observación de 0°); Cumple con las normas CIE n.º 15 (2004), ASTM E 1164, DIN 5033, parte 7 y JIS Z 8722, condición g. Tamaño de la esfera integradora | Ø152 mm / 6 pulgadas Detector | Matriz de fotodiodos de silicio de 38 elementos Dispositivo de separación espectral | Rejilla de difracción Rango de longitudes de onda | De 360 a 740 nm Paso de longitud de onda | 10 nm Ancho de banda a media altura | Aprox. 14 nm de media Rango de medición | De 0 a 200 %; Resolución: 0,001 % Fuente de luz | Lámpara de arco de xenón pulsada Área de medición/iluminación | Reflectancia: conmutable entre SAV, MAV, LMAV y LAV. SAV: medición de 3 × 5 mm / iluminación de 5 × 7 mm. MAV: medición de ø8 mm / iluminación de ø11 mm. LMAV: medición de ø16 mm / iluminación de ø20 mm. LAV: medición de ø25,4 mm / iluminación de ø28 mm. Área de medición/iluminación | Transmitancia: aprox. Ø20 mm / ø25 mm Repetibilidad | Blanco: desviación estándar de los valores colorimétricos dentro de ΔE ab 0,005; desviación estándar de la reflectancia espectral dentro del 0,05 % (30 mediciones a intervalos de 10 s tras la calibración del blanco). Negro: desviación estándar de los valores colorimétricos dentro de ΔE ab 0,02; desviación estándar de la reflectancia espectral dentro del 0,02 % (30 mediciones a intervalos de 10 s tras la calibración del blanco sobre una plaquita negra de la serie II de la BCRA, con una reflectancia del 1 %). Concordancia entre instrumentos | Dentro de ΔE*ab 0,08 (media de 12 baldosas de color de la serie II de BCRA; LAV/SCI comparados con el cuerpo de referencia en condiciones de medición estándar de Konica Minolta). Ajuste UV | Filtro de corte UV: 400 nm; control por ordenador con variación continua del 0,0 % al 100,0 % (1000 pasos). Medición de la temperatura de la muestra | Precisión dentro del rango de temperatura y humedad de funcionamiento: SAV: ±1,2 °C; LMAV, MAV: ±0,8 °C; LAV: ±0,5 °C. Tiempo de medición | SCI o SCE: aprox. 2 s; SCI o SCE con temperatura de la muestra: aprox. 4,5 s; SCI+SCE: aprox. 5 s; SCI+SCE con temperatura de la muestra: aprox. 5 s; Transmitancia: aprox. 2 s. Intervalo mínimo entre mediciones | SCI o SCE: aprox. 3 s; SCI o SCE con temperatura de la muestra: aprox. 5 s; SCI+SCE: aprox. 6 s; SCI+SCE con temperatura de la muestra: aprox. 6 s; Transmitancia: aprox. 3 s. Cámara de transmitancia | Grosor máximo de la muestra: aprox. 50 mm; longitud máxima de la muestra: ilimitada cuando la tapa de la cámara está abierta; hay disponibles soportes opcionales para láminas o recipientes de líquido. Función de visor de cámara | Utiliza la cámara interna; la imagen se puede visualizar y copiar mediante software opcional, como SpectraMagic NX2. Comprobación interna del rendimiento | Tecnología WAA (análisis y ajuste de longitud de onda). Sensor de temperatura ambiente | Sí. Interfaz | USB 2.0. Alimentación | Adaptador de CA específico. Dimensiones (Al x An x Pr) | Aprox. 307 (Al) x 271 (An) x 600 (Pr) mm. Peso | Aprox. 20,0 kg. Rango de temperatura y humedad de funcionamiento | Temperatura: de 13 a 33 °C; Humedad relativa: 80 % o menos (a 33 °C) sin condensación. Rango de temperatura y humedad de almacenamiento | Temperatura: de 0 a 40 °C; Humedad relativa: 80 % o menos (a 35 °C) sin condensación. Accesorios de serie | Placa de calibración blanca; máscaras de referencia (SAV, MAV, LMAV, LAV); caja de calibración a cero; cable USB (3 m); adaptador de CA. Accesorios opcionales | Software de datos de color SpectraMagic NX2; soporte para muestras de transmitancia; cubetas (de vidrio de 2 mm, 10 mm y 20 mm); cubetas de plástico (de 2 mm, 10 mm y 20 mm); Placa de calibración a cero de transmitancia; placas de color; baldosa verde; funda protectora contra el polvo. Notas Función WAA: disponible de forma gratuita durante el primer año tras la compra; para seguir disponiendo de ella más allá del primer año, es necesario realizar el mantenimiento o la calibración del instrumento. Las especificaciones están sujetas a cambios sin previo aviso. Características / especificaciones técnicas

• Modelo: CM-3700A Plus
• Modos de medición: reflectancia (di:8°, de:8°) y transmitancia (di:0°, de:0°); SCI y SCE conmutables y simultáneos
• Rango de longitudes de onda: 360–740 nm; paso de 10 nm; ancho de banda medio ≈14 nm
• Detector: matriz de fotodiodos de silicio de 38 elementos; separación espectral: rejilla de difracción
• Esfera integradora: Ø 152 mm / 6 pulgadas
• Áreas de medición: SAV (3×5 mm), MAV (ø 8 mm), LMAV (ø 16 mm), LAV (ø 25,4 mm); Transmitancia aprox. Ø20/ø25 mm
• Repetibilidad: ΔE*ab del blanco dentro de 0,005; ΔE*ab en negro dentro de 0,02
• Concordancia entre instrumentos: dentro de ΔE*ab 0,08 (12 pastillas BCRA, LAV/SCI)
• Fuente de luz: lámpara de arco de xenón pulsada
• Interfaz: USB 2.0; Alimentación: Adaptador de CA específico
• Dimensiones: aprox. 307 x 271 x 600 mm; Peso: aprox. 20,0 kg
• Condiciones ambientales: funcionamiento entre 13 y 33 °C, humedad relativa ≤80 % (a 33 °C), sin condensación
