Espectrofotómetro visible CM-1 series

BluetoothUSBde matriz de diodos para sistema

Descripción general Los espectrofotómetros CM-17d y CM-16d de Konica Minolta son instrumentos portátiles verticales de medición del color diseñados para una amplia gama de aplicaciones, entre las que se incluyen los plásticos, la electrónica de consumo, las pinturas y recubrimientos, los productos de cuidado personal, los interiores de automóviles, los envases, los materiales de construcción y mucho más. Son los sucesores de los modelos CM-700d y CM-600d y ofrecen una mayor precisión, repetibilidad, una mayor velocidad de medición y una facilidad de uso mejorada. Características principales

• Alta concordancia entre instrumentos y alta repetibilidad para una comunicación del color coherente a lo largo de toda la cadena de suministro.
• Velocidad de medición rápida: aprox. 0,7 s (SCI o SCE).
• Diversas aberturas de medición para diferentes tamaños de muestra, incluidas superficies con formas específicas o curvas; opciones MAV y SAV.

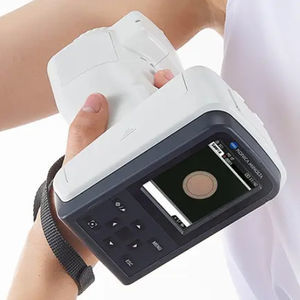

• Visor de cámara (vista previa en directo) disponible en el CM-17d para facilitar el posicionamiento de la medición.
• Módulo opcional de LAN inalámbrica/Bluetooth para la transferencia de datos y la conectividad.
• Orificio para tornillo/trípode en la parte frontal para montar adaptadores personalizados, plantillas o brazos robóticos; adaptador/plantilla opcional disponible para mediciones boca abajo.
• Nueva base para el CM-17d que permite la calibración a cero y la recarga; compartimento específico para guardar la tapa de calibración blanca.
• Software compatible: herramienta de configuración CM-CT1 para la configuración y estandarización; SpectraMagic NX2 opcional (fórmulas de color avanzadas, iluminantes personalizados, plantillas de control de calidad, etiquetado, etc.).
• Función de análisis y ajuste de la longitud de onda (WAA) para comprobaciones rutinarias del rendimiento y corrección del desplazamiento de la longitud de onda.

Confianza del sector Se utiliza para el control de calidad y el análisis del color en múltiples sectores que requieren una medición precisa del color y una concordancia fiable entre instrumentos. Aplicaciones

• Plásticos
• Pinturas y recubrimientos
• Electrónica de consumo
• Productos de cuidado personal
• Interiores de automóviles
• Embalajes
• Materiales de construcción

Características / especificaciones técnicas

• Modelo: CM-17d (y) CM-16d
• Sistema de iluminación/visualización: di:8°, de:8° (iluminación difusa: ángulo de visión de 8°); Conmutable entre SCI (componente especular incluido) y SCE (componente especular excluido)
• Normas aplicables: Cumple con ISO 7724/1, CIE n.º 15 (2004), ASTM E 1164 (SCI), DIN 5033 Parte 7, JIS Z 8722 Condición c
• Esfera integradora: Ø 40 mm
• Detector: Matrices duales de fotodiodos de silicio de 32 elementos
• Dispositivo de separación espectral: Rejilla de difracción plana
• Rango de longitudes de onda: de 400 nm a 700 nm
• Paso de longitud de onda de medición: 10 nm
• Ancho de banda a media altura: aprox. 10 nm
• Rango de reflectancia: de 0 a 175 %; Resolución: 0,01 %
• Fuente de luz: Lámpara de xenón pulsada (con filtro de corte de UV)
• Tiempo de medición: Aprox. 0,7 s (SCI o SCE, desde que se pulsa el disparador hasta que finaliza)
• Intervalo mínimo de medición: aprox. 1,5 s (SCI o SCE)
• Rendimiento de la batería: Aprox. 2.000 mediciones (aprox. 1.000 si se utiliza el módulo opcional WLAN/Bluetooth) a intervalos de 10 segundos a 23 °C con batería de litio específica, sin utilizar el visor electrónico
• Área de medición / área de iluminación: MAV: Ø 8 mm / Ø 11 mm; SAV (solo CM-17d): Ø3 mm / Ø6 mm (máscara de objetivo sustituible y posición de la lente conmutable)
• Repetibilidad: CM-17d: desviación estándar dentro de ΔE*ab 0,02 (placa de calibración blanca medida 30 veces a intervalos de 5 s); CM-16d: desviación estándar dentro de ΔE*ab 0,04
• Concordancia entre instrumentos (IIA): CM-17d: dentro de ΔE*ab 0,12 (media de 12 pastillas de color de la serie II de BCRA, MAV SCI); CM-16d: dentro de ΔE*ab 0,20
• Pantalla: LCD TFT en color de 2,7 pulgadas con modo de visualización vertical reversible
• Comprobación interna del rendimiento: tecnología WAA (análisis y ajuste de longitud de onda)
• Interfaz: USB 2.0; WLAN opcional (IEEE 802.11 b/g/n) y Bluetooth (ver. 4.1, compatible con SPP) mediante módulo opcional
• Función de visor de cámara: mediante la cámara interna; las imágenes se pueden mostrar en la pantalla (solo CM-17d)
• Observador: compatibles con los observadores estándar de 2° y 10°
• Iluminantes: A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65, LED-B1..B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, además de iluminantes definidos por el usuario (máx. 3 tipos); posibilidad de evaluación simultánea con dos fuentes de luz (los definidos por el usuario requieren el SpectraMagic NX2 Pro opcional)
• Elementos de visualización: valores/gráfico colorimétricos, valores/gráfico de diferencia de color, gráfico espectral, evaluación de «apto/no apto», pseudocolor
• Espacios de color: L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell (C)
• Índices: MI, WI, YI, luminosidad ISO, WI/Tinte, intensidad triestimular, opacidad, escala de grises, valor de brillo, índice de usuario (requiere la herramienta de configuración CM-CT1 y una licencia válida de SpectraMagic NX2), negrura (My), intensidad del negro (Mc), subtono (dM)
• Ecuaciones de diferencia de color: ΔE*ab (CIE1976), ΔE*94 (CIE1994), ΔE00 (CIEDE2000), CMC (l:c), ΔE de Hunter, DIN99o, FMC-2, ΔE*94 (Especial) (modos ΔE especiales disponibles)
• Memoria de datos: 1.000 datos de referencia + 5.000 datos de muestra
• Alimentación: Alimentación de CA mediante adaptador de CA USB tipo C (compatible con Power Delivery, 15 W o más); batería de iones de litio extraíble; carga USB mediante alimentación por bus USB (con la batería instalada)
• Tiempo de carga: aprox. 3,5 h (carga rápida) / aprox. 6 h (estándar)
• Dimensiones (An × Al × Pr): Aprox. 79 × 230 × 128 mm
• Peso: CM-17d aprox. 700 g (batería incluida); CM-16d: aprox. 660 g (batería incluida)
• Temperatura y humedad de funcionamiento: temperatura de 5 a 40 °C; humedad relativa del 80 % o menos (a 35 °C) sin condensación
• Temperatura y humedad de almacenamiento: Temperatura de 0 a 45 °C; humedad relativa del 80 % o menos (a 35 °C) sin condensación
• Notas adicionales: La función de visor de la cámara solo está disponible en el modelo CM-17d; la conexión WLAN/Bluetooth requiere el accesorio opcional CM-A300; la función WAA está disponible de forma gratuita durante el primer año tras la compra y puede prolongarse mediante el servicio técnico o la calibración.
