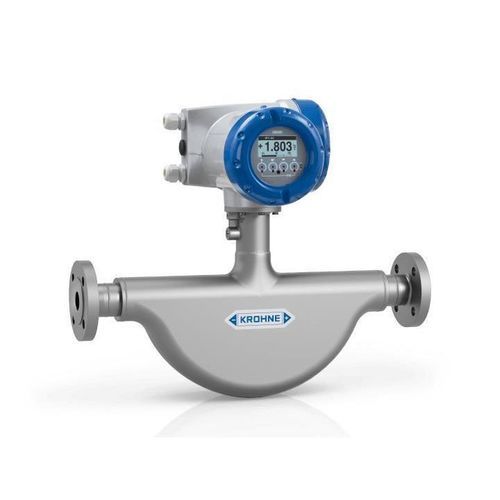

Caudalímetro de efecto Coriolis OPTIMASS 5400

másicovolumétricopara gas

Descripción corta
El OPTIMASS 5400 es un caudalímetro másico Coriolis para aplicaciones de proceso estándar con gases y líquidos. El sensor de doble tubo semi-curvado proporciona la medida directa de caudal mássico, densidad y temperatura y ofrece valores derivados como caudal volumétrico, concentración y velocidad, junto con amplios diagnósticos del equipo y del proceso.

Características principales

• Diseño compacto y ligero con una relación coste/rendimiento eficiente
• Opera con gases y líquidos hasta +180 °C y presiones de proceso hasta 100 barg; presión de rotura de carcasa típica hasta 200 barg
• Gestión de gas arrastrado (EGM™) para medición estable en amplios rangos de fracción gaseosa e indicación bifásica (GVF)
• Conexiones disponibles: bridas DN10…100 / ½…4"; diversas opciones higiénicas de abrazadera y racor roscado
• Comunicaciones extensas: 3 × 4…20 mA, HART®, Modbus, FOUNDATION™ Fieldbus, Profibus-PA/DP, PROFINET (Ethernet-APL), PROFINET, EtherNet/IP™, Bluetooth®

Resumen
El OPTIMASS 5400 proporciona medición másica económica para aplicaciones de proceso y servicios. Su sensor de doble tubo semi-curvado mide masa directamente y soporta una amplia cobertura de diagnóstico y valores derivados útiles para control y monitorización de la calidad.

Diseño y sostenibilidad
Diseño ecológico y ligero que reduce el esfuerzo de manipulación, el uso de materiales, el peso total y la altura de instalación en comparación con generaciones anteriores. Facilita el transporte, la puesta en marcha y favorece una producción eficiente en recursos y energía.

Rendimiento y seguridad
Amplia relación de turndown y capacidad para operar a temperaturas y presiones elevadas. La carcasa exterior proporciona una barrera de seguridad adicional con resistencia típica de rotura hasta 200 barg, mejorando la seguridad laboral y de la planta.

Aplicaciones
Apto para procesos químicos y petroquímicos, instalaciones móviles en camiones, vagones cisterna y equipos portátiles (no transferencia de custodia), medición de consumo de combustible marino, procesos alimentarios, de bebidas y farmacéuticos (variantes EHEDG / 3A disponibles), dosificación, llenado por lotes y más.

Gestión de gas arrastrado y diagnósticos
En combinación con el convertidor de señal MFC 400, el equipo soporta EGM™ para medición estable hasta el 100% de fracción gaseosa y proporciona indicación bifásica (fracción volumétrica de gas, GVF). Los diagnósticos integrados OPTICHECK permiten la monitorización continua del estado del dispositivo y de la aplicación. La conectividad Bluetooth® permite la puesta en servicio, monitorización y verificación in situ mediante un dispositivo móvil y aplicaciones dedicadas; se pueden generar informes de verificación en el lugar.

Electrónica y comunicaciones
Electrónica modular con una amplia gama de opciones de salida, incluidas comunicaciones de campo basadas en Ethernet como PROFINET sobre Ethernet-APL y EtherNet/IP™, así como buses clásicos, salidas analógicas y discretas. Sensor y electrónica diseñados para un reemplazo fácil y disponibles en variantes compactas o remotas (montado en campo).

Especificaciones técnicas

• Tipo de producto: Caudalímetro
• Familia de producto: OPTIMASS
• Posicionamiento: Para todas las aplicaciones de proceso estándar
• Variantes: OPTIMASS 5400 C – versión compacta; OPTIMASS 5400 F – versión montada en campo (remota)
• Principio de medida: Coriolis
• Medios medidos: Líquidos, Gases
• Presión de proceso: sensor máx. 100 barg; presión de rotura de carcasa típicamente hasta 200 barg
• Temperatura de proceso: -50 °C … +180 °C
• Material del tubo de medida: Acero inoxidable austenítico (1.4404 / 316L)
• Conexiones brida: EN (1092-1) DN10…100; ASME (B16.5) ½…4"; JIS (B2220) 10…100A
• Conexiones higiénicas: Clamp (DIN 32676) DN10, DN25, DN40, DN50, DN80, DN100; Clamp (ISO 2852) 25, 40, 51, 76.1, 101.6; Tri-Clamp ½"…4"; Ferrule roscada (DIN 11851 / DIN 11864-1); Brida ranurada (DIN 11864-2)
• Instalación: recorridos de entrada/salida 0D (no se requieren recorridos especiales)
• Aprobaciones / normas: ATEX, IECEx, NEPSI, JPNEx; Higiénico: FDA, 3A, EHEDG, CE 1935/2004; Marino: KR, RINA; Otros: NACE, CRN / ASME B31.3, PED
• Salidas analógicas: 4…20 mA
• Salidas discretas: Interruptores límite, Pulso, Frecuencia, Estado
• Digital / bus: FOUNDATION™ Fieldbus, HART®, Profibus-PA, Profibus-DP, Modbus RTU, EtherNet/IP™, PROFINET, Bluetooth®, PROFINET (Ethernet-APL)
• Certificados para procesos higiénicos y estériles disponibles; autovaciado en instalación vertical; diseñado para CIP y SIP
