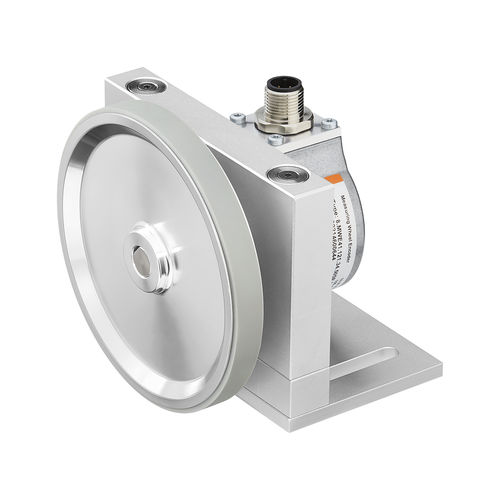

Sistema de medición de posición MWE41

de temperaturade distanciaangular

Solución compacta Montaje flexible Diferentes ruedas de medición Diferentes encoders Resolución máx. 10.000 ppr incremental Fuerza de contacto 25 N Circunferencia de la rueda de medición - 300 mm - 12" Capture movimientos lineales de forma rotativa Los sistemas de rueda de medición de Kübler son la solución ideal para la medición fiable de velocidad, posición y distancia en aplicaciones con movimientos lineales. Éstos se registran de forma rotativa mediante la rueda de medición con codificador acoplado directamente en la superficie del material a medir y se convierten en datos lineales. El sistema de rueda de medición MWE41 con muelles internos puede integrarse rápida y fácilmente en numerosas aplicaciones. Mecánica Sistema de medición - Sistemas de ruedas de medición Circunferencia de la rueda de medición - 300 mm 12" Fuerza de contacto - 25 N Temperatura de trabajo - - 20 °C ... + 70 °C Grado de protección - IP65 Peso - 740 g Eléctrico Resolución máx. - 10.000 ppr incremental Interfaces - Analógico 0...10 V Analógica 4-20 mA EtherNet/IP CANopen EtherCAT Gegentakt TTL / RS422 SAE J1939 SinCos Salida de potenciómetro PROFIBUS DP PROFINET IO SSI, binär BiSS IO-Link Alimentación - 10...30 V DC Montaje sencillo y seguro Sistema de rueda de medición con muelles internos para proteger contra influencias no deseadas para y por los muelles. El encóder puede montarse en incrementos de 30° en el ángulo de los muelles. Amplia gama de encoders Encoders incrementales Sendix con una resolución máxima de hasta 36.000 impulsos/revolución, así como encoders absolutos para diferentes interfaces de comunicación como IO-Link o Profinet para la integración en conceptos de Industria 4.0. Ruedas de medición adecuadas para todas las superficies de medición
