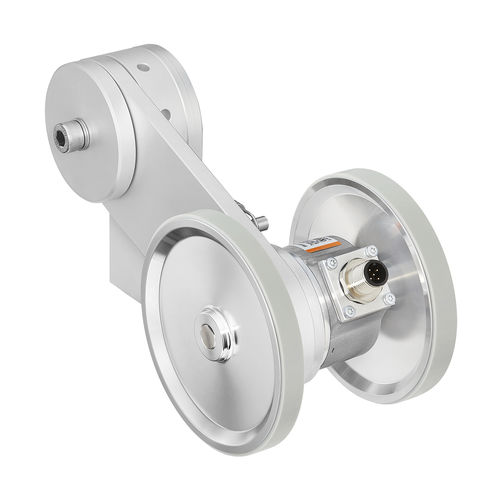

Sistema de medición de ruedas MWE62

de posiciónde temperaturade distancia

Sistema de medición redundante Máxima presión de contacto Montaje flexible Diferentes ruedas de medición Resolución máx. 5.000 ppr incremental Fuerza de contacto 40 N Circunferencia de la rueda de medición - 300 mm - 500 mm - 12" Captura de movimientos lineales por rotación Los sistemas de rueda de medición de Kübler son la solución ideal para la medición fiable de velocidad, posición y distancia en aplicaciones con movimientos lineales. Éstos se registran de forma rotativa mediante la rueda de medición con encóder incorporado directamente en la superficie del material a medir y se convierten en datos lineales. El robusto sistema de ruedas de medición MWE62 ofrece el máximo recorrido de resorte con la máxima fuerza de contacto para compensar las tolerancias perpendiculares al movimiento de transporte del material a medir. El uso de 2 ruedas de medición garantiza siempre un contacto óptimo con el material a medir, incluso en condiciones difíciles. Mecánica - Sistema de medición - Sistemas de ruedas de medición Circunferencia de la rueda de medición - 300 mm 500 mm 12" Fuerza de contacto - 40 N Temperatura de trabajo - - 20 °C ... + 70 °C Grado de protección - IP65 Peso - 1,00 kg Eléctrico - Resolución máx. - 5.000 ppr incremental Interfaces - Gegentakt TTL / RS422 Alimentación - 10...30 V DC Diseño robusto Con opciones de montaje flexibles: vertical, horizontal o por encima de la cabeza. El codificador rotatorio puede montarse en el brazo de resorte en pasos de 120°. Alta fiabilidad de contacto con el material medido El uso de una segunda rueda de medición en el encóder garantiza un alto grado de contacto con la superficie de medición incluso en condiciones difíciles: vibraciones elevadas o desniveles.
