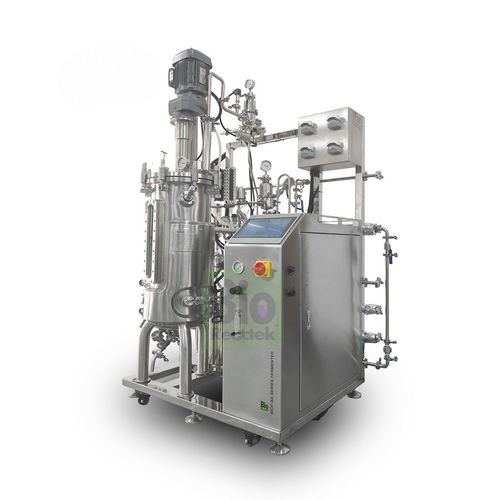

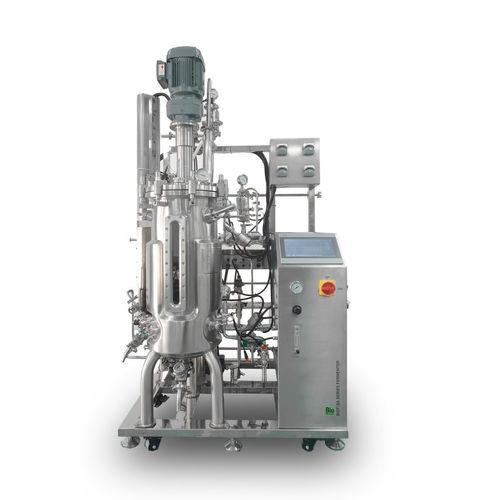

Biorreactor/fermentador de depósito agitado BIOF-SA series

fermentador alimentado discontinuo (Fed-batch)para la industria farmacéuticaautomático

Descripción Los nuevos fermentadores de acero inoxidable de la serie automática BIOF-SA satisfacen las necesidades de escalado piloto y producción a pequeña escala. Capacidades disponibles de 10 L a 2000 L; los cuerpos de los tanques utilizan fabricantes de acero inoxidable certificados para garantizar una calidad fiable. Las características estándar incluyen SIP automático, control automático de la presión del tanque, elevación automática de la tapa, control de flujo MFC opcional, CIP opcional y conformidad con los requisitos GMP. Destacados

• Estandarte de los fermentadores biorreactores avanzados totalmente automáticos de acero inoxidable
• Interfaz humana de 2ª generación: fácil de usar; módulos de funciones personalizables
• Módulos en línea opcionales: CO2, ORP, concentración de células vivas, OD, análisis de gases de escape
• Materiales del tanque: SS304 o SS316L; mecanizado y soldadura de precisión en acero inoxidable
• Partes principales de marca conocida; certificación ISO 9001 y CE; documentos de verificación 3Q disponibles

Características del producto

• Sistema de alimentación BIOF Feed-Tec™: alimentación temporizada manual y automática; control en cascada con pH y DO; admite alimentación por ecuación y alimentación por índice para fermentación de alta densidad
• Rastro de auditoría BIOF Easy-Tri™: almacena automáticamente todos los registros, admite trazabilidad, permisos avanzados para restringir la exportación/eliminación, HMI admite registros de auditoría independientes y control de secuencia inteligente
• Diseño modular: módulos independientes por grupo de tanques, admite sistemas de tanques múltiples y tanques amplificados, combinaciones flexibles sin rediseño de tuberías
• Sistema operativo de un solo clic: fermentación y esterilización con un solo clic, configuración de parámetros personalizados, recuperación de cortes de energía, gestión de autoridad de tres niveles, ampliable a ordenador host y remoto IoT

Módulos funcionales / expansión (visión general) ORP, detección de espuma, concentración de células vivas (biomasa en línea), Raman (optimización de procesos), detección de escape de CO2 en línea (cálculo CER/OUR/RQ), OD en línea (turbidez continua), análisis de gases de escape: todos disponibles como módulos en línea opcionales. Esterilización, limpieza y válvulas Esterilización automática de vapor de alta presión en línea con válvulas de vapor de asiento angular y de diafragma, purgador de vapor importado; diseño de temperatura de esterilización 100-145 °C; esterilización de vapor de 4 vías: camisa, depósito, válvula, filtro. Sistema CIP opcional: circulación en circuito cerrado, limpieza in situ de depósitos/tuberías/válvulas sin desmontaje; control automático de la temperatura y reposición de agua a distancia. Seguridad e higiene El diseño integrado de la válvula del fondo del depósito elimina los puntos muertos, admite la esterilización por vapor en línea y reduce el riesgo de contaminación. Condensador de gases de escape y filtración multietapa (0,2 μm gruesa, 0,01 μm fina, PTFE) disponibles. Sensor de presión del depósito con válvula proporcional controlada por PID para una regulación precisa de la presión. Construcción clave y diseño mecánico Depósito interior de acero inoxidable (AISI 316L / AISI 304L), camisa AISI 304L; norma de fabricación ASME BPE-2019 y normas de soldadura PED; pulido superficial en contacto con el material Ra ≤ 0,4. Opciones de impulsor modular: álabe inclinado, espiral, pala, turbina, hélice. Accionamiento de agitación: Servomotor Panasonic o motorreductor SEW con control de velocidad PID. Controles incluidos e interfaz de usuario Controlador: Siemens SIMATIC serie S7-1200 con control de programa PID; HMI TPC10; BIOF-Control V2.2 admite control de varios tanques con un solo clic, registro de auditoría y control de secuencia; admite expansión a sistemas host e IoT. Vídeos / Demostraciones La página del producto incluye vídeos incrustados que muestran el funcionamiento del tanque, la esterilización automática, la elevación de la tapa y las funciones modulares. Características / especificaciones técnicas

• Modelo / Serie: Serie BIOF-SA (modelos típicos: BIOF-S10A, S30A, S50A, S100A, S200A, S300A, S500A, S1000A, S2000A)
• Gama de tamaños de depósito: 10 L a 2000 L (capacidades normales disponibles; se admiten tamaños personalizados)
• Ejemplos de volumen de trabajo: 10 L modelo 3-8 L; 30 L modelo 8-24 L; 50 L modelo 12-40 L; 100 L modelo 25-80 L; 200 L modelo 40-160 L; 300 L modelo 80-240 L; 500 L modelo 100-400 L; 1000 L modelo 200-800 L; 2000 L modelo 400-1600 L
• Material interior del tanque: Acero inoxidable AISI 316L / AISI 304L
• Material de la cubierta: Acero inoxidable AISI 304L
• Normas de fabricación: ASME BPE-2019, normas de soldadura PED
• Pulido de la superficie (contacto con el producto): Ra ≤ 0,4
• Agitación: Servomotor Panasonic o motorreductor SEW; control PID
• Rangos de velocidad de agitación (ejemplos): hasta 20-800 rpm (según modelo), precisión de control ±1 rpm
• Tipos de hélice: pala inclinada, espiral, paleta, turbina, hélice (seleccionable)
• Control de temperatura: Sensor PT100; control PID; intercambiador de calor de placas, camisa de calefacción eléctrica y agua de refrigeración; rango aprox. ambiente+5 °C a 60 °C; precisión de visualización 0,1 °C; precisión de control ±0,1 °C
• Sonda de pH: METTLER TOLEDO / Hamilton; rango 0-12; control PID; precisión ±0,02; dosificación automática de ácido/álcali (bomba peristáltica o MFC de CO2)
• Sonda de OD: METTLER TOLEDO / Hamilton; 0-200%; control PID; precisión ±1%
• Alimentación de aire/gas: caudalímetro de rotor de vidrio importado estándar; admite CO2/O2/N2 y estrategias de gas multicanal; actualización opcional a caudalímetros másicos térmicos (MFC)
• Distribuidor de gas: distribuidor anular o difusor microporoso
• Filtros: grueso 0.2 μm y fino 0,01 μm PTFE; carcasa del filtro de escape calefactada opcional
• Condensador de gases de escape: Acero inoxidable AISI 316L / AISI 304L
• Sistema de alimentación (estándar): cuatro bombas peristálticas abatibles de alta precisión para alimentación, ácido, álcali y antiespumante (control de enclavamiento PID); se pueden añadir bombas adicionales
• Marcas de bombas peristálticas: Bioreactek / Watson-Marlow (estándar)
• Sello mecánico: Burgmann
• Botella de alimentación: SCHOTT (Alemania)
• Marca del caudalímetro de rotor de vidrio: Dwyer (USA)
• Sensor de temperatura marca: JUMO (Alemania)
• Componentes eléctricos de baja tensión: Schneider
• Válvulas: Hebron / Gemu / Bürkert (válvulas de diafragma / manuales / automáticas de diafragma)
• Bomba de circulación: Grundfos (Dinamarca)
• Caudalímetro másico opcional (MFM / MFC): Vögtlin (Suiza)
• Sensor de presión del depósito / válvula reguladora: BDISENSORS (Alemania); control automático de la presión del depósito 0-0,2 MPa; precisión de control ±0,001 MPa
• Rastro de auditoría y seguridad de los datos: BIOF Easy-Tri™ almacenamiento automático de registros, control de permisos, protección de exportación/eliminación
• Opciones / ampliaciones: Sistema CIP, control de gas MFC, ORP/OR/espuma/biomasa/OD/Raman/CO₂/análisis de gases de escape en línea, módulos de pesaje (depósito/alimentación), integración de sistemas de varios depósitos
• Certificaciones: ISO 9001, CE (configuraciones estándar)
