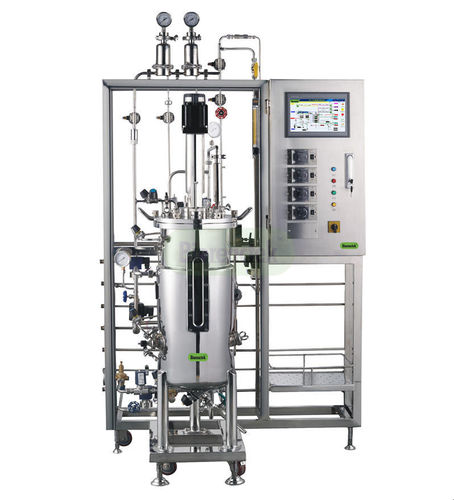

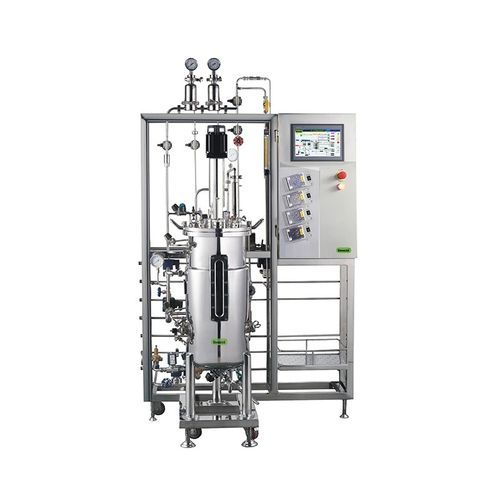

Biorreactor/fermentador de depósito agitado BIOF-S

para la industria farmacéuticapara la industriaautomático

Características breves

• Fermentador automático en acero inoxidable BIOF-S Series — capacidades 10–20.000 L (modelos desde 5 L disponibles)
• Control automático completo: SIP, pH, DO, agitación, temperatura, presión, flujo de gas, elevación de tapa (opcional)
• Cuerpo 316L con chaqueta 304; pulido interno Ra 0,4, externo Ra 0,6
• Opciones modulares: control MFC, sistema CIP, pesaje de tanque, elevador de tapa
• Entrega llave en mano disponible (enfriadores, compresores, generadores de vapor); diseño orientado a GMP

Descripción general
El sistema de fermentador BIOF-S incluye cuerpo de tanque, tuberías y válvulas, filtración de aire, control automático de temperatura y velocidad, monitorización pH y DO en línea con control automático, antiespumado y alimentación automáticos, control centralizado PLC y software de supervisión. Puede suministrarse con compresores de aire sin aceite y generadores de vapor eléctricos. Presión de diseño 0,3 MPa. Conexiones estándar: muestreo, descarga inferior, visor lateral, iluminación de seguridad, puertos temperatura/pH/DO/antiespuma/acidificación/inoculación/ alimentación/aire/transferencia de semilla; entradas/salidas esterilizables por vapor.

Especificaciones técnicas (resumen)

• Modelo: BIOF-S Series
• Capacidad: 10–20.000 L (ofertas típicas; modelos de 5 L disponibles)
• Construcción del tanque: cuerpo 316L SS, chaqueta 304 SS; SIP para tanque, tuberías y filtros (100–130°C)
• Mezclado: agitación mecánica superior con servomotor y regulador de velocidad; sello mecánico AD; palas multicapa y deflectores desmontables; precisión de control ±1%
• Aireación y filtración: distribuidor anular, filtro primario y esterilizante 0,01 μm; elementos filtrantes esterilizables a vapor; ventilación máxima configurable hasta 2 VVM
• Control pH: electrodo de vidrio alta temperatura Hamilton / Mettler; rango 2–12 (visualización 0–14); precisión ±0,02; PID inteligente y alarmas
• Control DO: electrodo Hamilton / Mettler; rango 0–100% (visualización 0–200%); precisión ±5%; control PID y registro PC
• Control de temperatura: calefacción eléctrica y enfriamiento por bomba de circulación; protección anti-secado y sobretemperatura; control PID; agua de refrigeración +5°C a 65°C ±0,2°C
• Antiespumado: dosificación por bomba peristáltica con electrodo detector sensible; control automático tiempo/proporción
• Control de flujo de gas: rotámetro o MFC Vogtlin opcional; módulo Siemens; precisión de visualización de presión 0,01 MPa
• Detección de presión: manómetro directo y sensor de precisión resistente a alta temperatura; rango 0–0,35 MPa
• Alimentación automática: alimentación segmentada PID (≥10 segmentos), análisis de curva de alimentación y registro de datos

Componentes clave / Marcas

• Electrodo pH: Hamilton / Mettler (Suiza)
• Electrodo DO: Hamilton / Mettler (Suiza)
• PLC: Siemens (Alemania); Pantalla táctil: MCGS
• Bomba de agua termostática: WILO (Alemania); Caja de engranajes/motor: SEW (Alemania)
• Inversor: BOSCH (Alemania); MFC (opcional): Vogtlin
• Software de control: Bioreactek™ (China)
• Otros componentes: Burkert, Gemi, DK, Sanlixin, Julang, Chengfeng

Datos técnicos & opciones

• Pulido interno Ra 0,4; externo Ra 0,6; soldadura con protección de argón
• Partes en contacto AISI 316L; válvulas de diafragma importadas para partes húmedas; tuberías pulidas
• SIP: esterilización automática por un clic de filtros, tanque y tuberías; muestreo/descarga esterilizables manualmente
• Opciones: sistema CIP completo, elevador de tapa, pesaje de tanque (precisión 0,1%), control MFC
• Conformidad: diseñado para instalaciones tipo GMP; soluciones llave en mano disponibles
