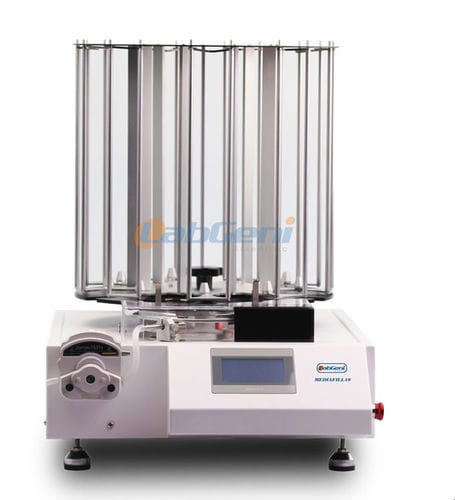

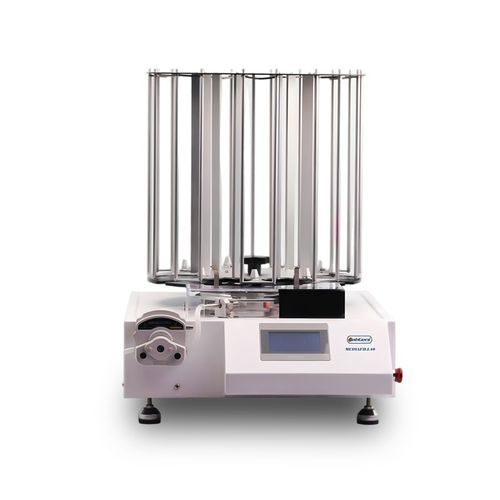

Distribuidor de líquidos MEDIAFILL10-200

automatizadocontrolado por PLCcontrolado por ordenador

Descripción breve

• Apto para placas Petri Ø90 mm y Ø60 mm; otros diámetros personalizables
• Velocidad de dispensación hasta 400 placas/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Control PLC Siemens; sensor de posición Omron
• Pantalla táctil con interfaz gráfica para configuración y operación
• Compatible con preparadores de medio automáticos de cualquier marca; admite dispensar de 1 a 10 litros

Resumen
La serie MEDIAFILL10 es un dispensador automático de medios de cultivo para banco de trabajo, diseñado para el llenado aséptico de placas Petri. Su modo de dispensación flexible y su reducido espacio en banco permiten automatizar el llenado manteniendo control sobre la zona de trabajo. El sistema se integra con preparadores de medio para procesar de 1 a 10 L de medio estéril y ejecutar tiradas de llenado sin intervención continua del operador cuando está programado.

Funcionamiento y características

• Operación intuitiva: la interfaz gráfica a pantalla completa muestra parámetros y procedimientos en texto claro para una configuración rápida
• Automatización fiable: transporte mecánico de placas con monitorización por sensores y autoajuste ante variaciones habituales de diámetro/forma
• Alto rendimiento: tras preparar 9 L de medio, la operación con un solo botón puede llenar cientos de placas (ej.: 540 placas)
• Módulos opcionales: bomba doble para placas de hemocultivo, agitación para distribución uniforme, refrigeración por semiconductores para medios sensibles, módulo de impresión para fecha/lote

Origen de componentes clave

• PLC Siemens (Alemania)
• Válvulas solenoides (Italia)
• Motor agitador (España o Japón)
• Sensor de presión (Suiza)
• Barra agitadora (Japón)
• Bomba de circulación (EE. UU.)
• Sensor de posición: Omron (Japón)

Parámetros técnicos (resumen)
Modelos: MEDIAFILL10-200 (HMD-10 200) y MEDIAFILL10-400 (HMD-10 400)
Manguera de dispensación: 25# o 17#; caudales 25#: 0.2–1120 ml/min; 17#: 0.3–1780 ml/min
Precisión de dispensación: ~1 % (a 20 ml) con programa de calibración
Bomba dual: opcional (recomendada para placas de hemocultivo)
Velocidad de dispensación: 200 pcs/h (MEDIAFILL10-200, 20 ml, Ø90 mm) — 400 pcs/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
Capacidad portaplacas: MEDIAFILL10-200: 25 placas/rejilla, 9 rejillas, hasta 175 placas (Ø90 mm); MEDIAFILL10-400: 40 placas/rejilla, 9 rejillas, hasta 280 placas (Ø90 mm); portaplacas Ø60 mm opcional
Niveles de placas: 3 capas (Ø90 mm), Ø60 mm opcional — modelo superior: 6 capas, Ø60 mm opcional
Agitación: N/A (200) — Sí (400) para distribución más uniforme
Módulo de refrigeración por semiconductores: opcional (MEDIAFILL10-400)
Módulo de impresión: opcional (MEDIAFILL10-400) para fecha/caducidad/lote en placas
Lámpara UV: 254 nm, 11 W, ~13 000 h de vida; desinfección del área de llenado con aviso de reemplazo
Control: pantalla táctil grande para ajuste intuitivo de parámetros
Limpieza y desinfección: plato giratorio y portaplacas extraíbles para limpieza y esterilización
Alarma: alarmas de fallo y de proceso incluidas
Tamaño (Al x An x Pr): 260 x 520 x 770 mm
Peso neto: 40 kg

Notas
El área de llenado debe contar con una lámpara de esterilización ultravioleta para mantener condiciones asépticas durante la dispensación. La integración con un preparador de medios permite dispensar de 1 a 10 litros, adaptándose a los flujos de trabajo de laboratorios pequeños.

Especificaciones / datos técnicos

• Modelo: MEDIAFILL10-200 (también disponible MEDIAFILL10-400)
• Velocidad de dispensación: hasta 400 placas/h (MEDIAFILL10-400, 20 ml, Ø90 mm)
• Precisión de dispensación: ~1 % (20 ml) con calibración
• Opciones de manguera y caudales: 25# (0.2–1120 ml/min) o 17# (0.3–1780 ml/min)
• Capacidad de placas: hasta 175 (MEDIAFILL10-200) o 280 (MEDIAFILL10-400) placas Ø90 mm por ciclo
• Control: PLC Siemens, GUI táctil de gran tamaño
• Componentes clave/sensores: sensor de posición Omron; válvulas solenoides; sensor de presión; motor agitador; bomba de circulación
• Esterilización UV: lámpara 254 nm (11 W) con larga vida y aviso de reemplazo
• Módulos opcionales: bomba doble, agitación, refrigeración por semiconductores, módulo de impresión
• Dimensiones físicas: 260 x 520 x 770 mm (Al x An x Pr)
• Peso neto: 40 kg
