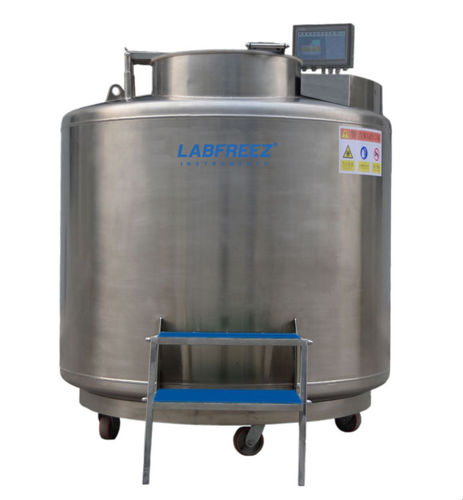

Dewar médico BNC-S series

de laboratoriopara muestraspara la industria farmacéutica

Descripción del producto
Los tanques criogénicos Biobank de acero inoxidable ofrecen sistemas automáticos, seguros y fiables de congelación con nitrógeno líquido para la conservación a largo plazo de muestras biológicas. Los tanques incluyen ruedas con frenos, apertura de cuello amplia para facilitar la manipulación de estantes y muestras, y permiten almacenamiento en fase líquida o vapor. El sistema de control admite llenado automático de LN2 y monitorización para minimizar el consumo de nitrógeno líquido y maximizar la capacidad de almacenamiento.

Rendimiento y tecnología
La serie Biobank incorpora evacuación avanzada e insonorización adiabática con alta retención de vacío para asegurar temperaturas bajas uniformes y bajo consumo de LN2. En modo vapor, la variación de temperatura en el área de almacenamiento no supera los 10 °C; la parte superior de los bastidores puede alcanzar −190 °C. Ofrece acceso rápido, protección fiable, llenado automático y configuraciones de almacenamiento flexibles.

Ámbito de aplicación
Diseñado para la preservación estática a largo plazo de grandes volúmenes de muestras biológicas como células madre, plasma, semen, embriones, tejidos y órganos en investigación, bancos de sangre, clínicas y biobancos.

Ventajas del producto

• Gran capacidad de almacenamiento: Huella compacta con alto volumen útil para maximizar la densidad de muestras y reducir costes de instalación.
• Excelente uniformidad térmica: Construcción en acero inoxidable con aislamiento al vacío y alta cobertura de vacío para una excelente aislación térmica.
• Temperatura estable con tapa abierta: Diseño optimizado de tapa y cuello reducido que disminuye la evaporación de LN2; la temperatura interna permanece estable (no superior a −150 °C en 48 horas) incluso con aperturas prolongadas.
• Avanzado sistema de monitorización de temperatura: Control por microprocesador con sondas RTD de platino dobles verticales; visualización en tiempo real con precisión ±1 °C y umbrales de alarma configurables con opción de silencio.
• Llenado automático de LN2 y monitorización del nivel: Sensor de presión diferencial para visualización del nivel en tiempo real; llenado automático seguro controlado por pantalla táctil LCD de 10 pulgadas que muestra temperaturas superior/inferior, nivel y estado.
• Bypass de gas caliente: Elimina el gas caliente antes del llenado líquido para que solo nitrógeno líquido entre en el tanque, evitando fluctuaciones de temperatura durante el llenado y reduciendo el consumo adicional de LN2.
• Diseño centrado en el usuario: Mesa auxiliar de acero inoxidable para colocación temporal de racks, escalones plegables para reducir la altura de trabajo y aberturas en bandejas para recuperar muestras caídas accidentalmente.

Especificaciones (tabla)
modelo | BNC-S1000-VS/PM | BNC-S1800-VS/PM | BNC-S1800-VS/PT | BNC-S1900-VS/PT | 2000-VS/PT | 2100-VS/PT | 2200-VS/PT
Parámetros del tanque (fila de cabecera)
Nitrógeno líquido en la bandeja inferior (L) | 135 | 320 | 320 | 262 | 262 | 262 | 262
Volumen del espacio de almacenamiento de muestras (L) | 808 | 1445 | 1445 | 1564 | 1658 | 1771 | 1884
Volumen geométrico del tanque (L) | 1072 | 1990 | 1990 | 2105 | 2200 | 2315 | 2429
Volumen efectivo del tanque (L) | 1014 | 1880 | 1880 | 1946 | 2041 | 2156 | 2270
Diámetro del tanque (mm) | 465 | 635 | 635 | 635 | 635 | 635 | 635
Altura interna efectiva (mm) | 900 | 900 | 900 | 830 | 880 | 940 | 1000
Diámetro exterior del tanque (mm) | 1190 | 1565 | 1565 | 1685 | 1685 | 1685 | 1685
Altura total del tanque (mm) | 1704 | 1883 | 1883 | 1509 | 1559 | 1619 | 1679
Peso vacío del tanque (kg) | 495 | 985 | 985 | 860 | 880 | 900 | 920
Altura operativa del tanque (mm) | 950 | 1097 | 1097 | 950 | 1000 | 1060 | 1120
Peso con carga completa (kg) | 1314 | 2504 | 2504 | 2432 | 2529 | 2642 | 2754
Requisito de ancho de puerta ≥mm | 1210 | 1585 | 1585 | 1705 | 1705 | 1705 | 1705
Tasa de evaporación diaria % | 0.82 | 0.75 | 0.75 | 0.65 | 0.65 | 0.65 | 0.65
Voltaje | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC | 220VAC / 24VDC

Capacidades y ejemplos de almacenamiento (filas seleccionadas)
Cantidad máxima de tubos criogénicos 0,5 ml (capacidad High Security Straw) | 66000 | 117000 | 126500 | 143450 | 151000 | 158550 | 173650
Número de racks 5×5 0,5ml | 4 | 18 | 13 | 14 | 14 | 14 | 14
Número de racks 10×10 0,5ml | 32 | 54 | 60 | 72 | 72 | 72 | 72
Cantidad de cryobox 5×5 0,5ml | 80 | 360 | 260 | 266 | 280 | 294 | 322
Cantidad de cryobox 10×10 0,5ml | 640 | 1080 | 1200 | 1368 | 1440 | 1512 | 1656
Capa de rack 0,5ml | 20 | 20 | 20 | 19 | 20 | 21 | 23

Notas
Las tablas de especificaciones incluyen filas adicionales detalladas (tamaños de racks, tamaños de cryobox, capacidades para viales/paillas 0,25 ml/0,5 ml/2 ml/5 ml, conteos y capas de canisters). Consulte la tabla completa para capacidades y dimensiones por modelo.

Especificaciones técnicas

• Serie: BNC-S (modelos mostrados: BNC-S1000-VS/PM hasta 2200-VS/PT).
• Rango de volumen efectivo: ~1014 L a 2270 L (dependiendo del modelo).
• Rango de volumen del espacio de almacenamiento: ~808 L a 1884 L.
• Ejemplos de capacidad de la bandeja inferior de LN2: 135 L a 320 L según el modelo.
• Construcción en acero inoxidable aislada al vacío con alta retención de vacío e aislamiento adiabático.
• Monitorización de temperatura superior/inferior con RTD de platino dual vertical; precisión ±1 °C; pantalla táctil LCD de 10 pulgadas.
• Relleno automático de LN2 y monitorización del nivel por presión diferencial; bypass de gas caliente para un llenado estable.
• Tasa de evaporación diaria de LN2 (valores indicativos): 0.65%–0.82% según modelo.
• Voltaje: 220 VAC con interfaz de control 24 VDC.
• Ejemplos de almacenamiento: capacidades dependientes del modelo para paillas de 0,5 ml y múltiples formatos de viales como se detalla en la tabla (hasta ~919.548 paillas según configuración).
