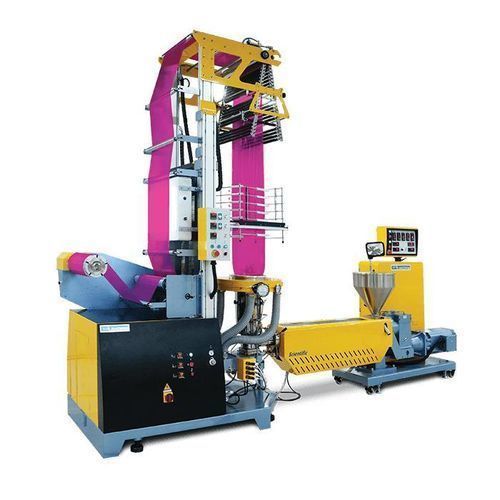

Línea de extrusión con refrigeración por aire LF series

monoestratode película sopladapara termoplásticos

Descripción del producto
Líneas de soplado de película monocapa (serie LF) para anchos lay-flat de hasta 550 mm. Disponibles en modelos LF-250, LF-400 y LF-600. Diseñadas para producción continua de película soplada con sistemas de arrastre y bobinado configurables y compatibles con resinas termoplásticas estándar.

Características

• Construcción: monocapa con anillo de enfriamiento por aire de doble canal
• Proceso: extrusión por soplado
• Material: termoplásticos
• Aplicaciones: producción de películas y bolsas

Anclaje y bastidor
El accesorio de soplado se conecta a una extrusora de un solo tornillo mediante una brida de sujeción en C. El accesorio se monta en un bastidor autoportante provisto de ruedas con freno para extracción y reposicionamiento rápidos.

Matriz y torre
La matriz se soporta en dos pilares de torre de aluminio ajustables que permiten el alineamiento en altura con la brida de la extrusora. El diseño de la torre asegura una posición estable de la matriz y un acceso sencillo para mantenimiento.

Estabilización de la burbuja y marcos de colapso
El sistema incluye una jaula estabilizadora de la burbuja y marcos de colapso sincronizados y ajustables. Los marcos de colapso usan madera de teka pulida o ejes de rodillos de carbono para guiar la burbuja de manera uniforme hacia los nip-rolls.

Tabla técnica
Líneas de soplado de película monocapa | LF-250 | LF-400 | LF-600
Ancho máximo lay-flat | 200 mm | 350 mm | 550 mm
Velocidades de película (m/min) | Arrastre Nip-Rolls 0–15; Bobinado 0–15 | Arrastre Nip-Rolls 0–35; Bobinado 0–40 | Arrastre Nip-Rolls 0–35; Bobinado 0–40
Altura de la matriz al nip-roll | 925–1.184 mm (otros bajo pedido) | 950–1.210 mm (otros bajo pedido) | 2.000–3.000 mm (otros bajo pedido)
Altura total de la torre de película | 2.050–2.310 mm (otros bajo pedido) | 2.400–2.660 mm (otros bajo pedido) | 3.200–4.200 mm (otros bajo pedido)
Potencia eléctrica total | 4,9 kW | 5,0 kW | 11,0 kW

Especificaciones técnicas

• Serie: serie LF (LF-250, LF-400, LF-600)
• Ancho máximo lay-flat: 200 mm (LF-250), 350 mm (LF-400), 550 mm (LF-600)
• Velocidades de película: variables; los rangos de arrastre y bobinado dependen del modelo (ver tabla)
• Altura matriz-nip-roll y altura total de la torre: dependen del modelo (ver tabla)
• Potencia eléctrica total: 4,9 kW (LF-250), 5,0 kW (LF-400), 11,0 kW (LF-600)
• Características: anillo de enfriamiento por aire de doble canal; arrastre de velocidad variable; nip-rolls; jaula estabilizadora de la burbuja; marcos de colapso sincronizados y ajustables; madera de teka pulida o ejes de rodillos de carbono
• Detalles de anclaje: conexión con brida tipo C a extrusora de un solo tornillo; bastidor autoportante con ruedas con freno; matriz montada en dos pilares de torre de aluminio ajustables
