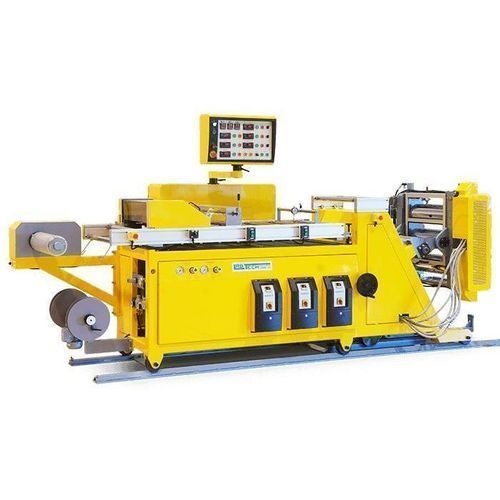

Máquina de calandrado con 3 rodillos LCCR series

con 3 rodillos motoreseléctrica

Descripción
Accesorios combinados de gran tamaño de chill-roll y calandrado diseñados para el manejo de banda y el acabado de films. Diámetros de rodillo hasta 250 mm y anchos de rodillo disponibles hasta 1200 mm. Sistema de apoyo hidráulico de servicio pesado para los rodillos superior e inferior contra el rodillo central. Cada rodillo puede ser temperado individualmente (refrigeración por agua o calentamiento por aceite) y está accionado por un servomotor independiente. La bancada de rodillos incluye un mecanismo de inclinación motorizado que permite posiciones desde horizontal a vertical e inclinaciones hasta 45°, facilitando la integración con equipos aguas abajo.

Características clave

• Diámetros de rodillo hasta 250 mm
• Apoyo hidráulico de servicio pesado para rodillos superior e inferior contra el rodillo central
• Anchos de rodillo disponibles hasta 1200 mm
• Templado individual por rodillo: refrigeración por agua o calentamiento por aceite
• Mecanismo de inclinación motorizado: posiciones de horizontal a vertical, inclinaciones hasta 45°
• Accionamientos con servomotor individual por cada rodillo

Modelos / Tabla resumen
Modelos: LCCR-300-SR | LCCR-350-SR | LCCR-500-HD | LCCR-600-HD | LCCR-700-HD | LCCR-1200-HD
Ancho de rodillo (mm): 350 | 400 | 500 | 600 | 700 | 1200
Ancho máximo de film (sin recortar) (mm): 300 | 350 | 450 | 550 | 650 | 1100
Ancho máximo de troquel (mm): 350 | 400 | 500 | 600 | 700 | 1200
Diámetro de rodillo, los 3 (mm): 145 | 145 | 175 | 175 | 200 | 200
Ajuste fino de la separación (mm): 9,100/90 | 22,500/90 | 0.75 | 0.75 | 0.75 | 0.75
Velocidad de desenrollado (m/min): 0.37 | 0.37 | 3 x 1 | 3 x 1 | 3 x 1.5 | 3 x 2

Especificaciones técnicas

• Serie: LCCR
• Modelos disponibles: LCCR-300-SR, LCCR-350-SR, LCCR-500-HD, LCCR-600-HD, LCCR-700-HD, LCCR-1200-HD
• Ancho de rodillo (mm) por modelo: 350 / 400 / 500 / 600 / 700 / 1200
• Ancho máximo de film (sin recortar) (mm) por modelo: 300 / 350 / 450 / 550 / 650 / 1100
• Ancho máximo de troquel (mm) por modelo: 350 / 400 / 500 / 600 / 700 / 1200
• Diámetro de rodillo (los 3) (mm) por modelo: 145 / 145 / 175 / 175 / 200 / 200
• Ajuste fino de la separación (mm) por modelo: 9,100/90 / 22,500/90 / 0.75 / 0.75 / 0.75 / 0.75
• Velocidad de desenrollado (m/min) / configuración de motores por modelo: 0.37 / 0.37 / 3 x 1 / 3 x 1 / 3 x 1.5 / 3 x 2
• Templado individual de rodillos: agua o aceite
• Sistema de apoyo hidráulico para rodillos superior e inferior
• Mecanismo de inclinación motorizado para posicionamiento de la bancada de rodillos (horizontal a vertical, incl. 45°)
• Accionamientos con servomotor independiente para cada rodillo
