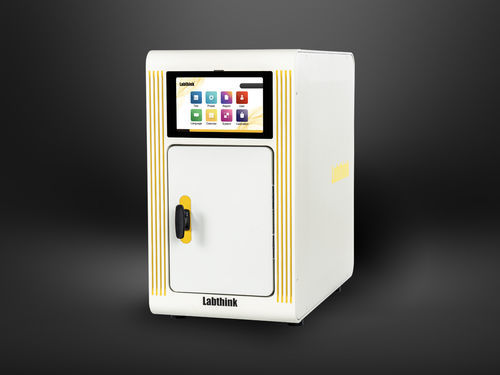

Comprobador del índice de transmisión C401H

del índice de transmisión del vapor de aguade tasa de transmisión de oxígenoWVTR

Resumen
El C401H es un sistema integrado para medir la tasa de transmisión de oxígeno (OTR) y la tasa de transmisión de vapor de agua (WVTR) basado en un sensor de oxígeno coulométrico a nivel ppb y un sensor infrarrojo de vapor de agua. Diseñado según normas como ASTM D3985, ASTM F1249 e ISO 15106-2, es adecuado para películas, envases, láminas y materiales similares en sectores farmacéutico, alimentario, médico, electrónico e industrial.

Características principales

• Equipo único con modos combinados OTR+WVTR, solo OTR o solo WVTR.
• Una sola sujeción de muestra realiza ambos ensayos para evitar contaminación y reducir manipulaciones.
• Celdas independientes para película y envase en el mismo armario para comparaciones directas.

Sensor coulométrico de oxígeno

• Sensor de nivel ppb para límites de detección muy bajos.
• Principio absoluto según ASTM D3985; sin necesidad de calibraciones rutinarias.
• Vida útil ampliada (~3× sensores convencionales) y absorción de oxígeno 95–98 %.

Sensor infrarrojo de vapor de agua

• Sensor infrarrojo Labthink conforme a ASTM F1249.
• Diseño sin consumibles para larga vida útil y alarmas por exceso de límite.

Control de temperatura y humedad

• Tecnología de circulación de aire 360° para condiciones de ensayo estables.
• Control automático del flujo y temperatura del gas portador; generación de humedad según NIST.
• Sensores de alta precisión para monitorización y registro en tiempo real.

Ensayo de películas y envases

• Celda de doble función para conmutación rápida entre pruebas de película y envase.
• Sujeción automática que garantiza fuerza uniforme y sellado fiable para resultados reproducibles.

Sistema de control inteligente

• Pantalla táctil de 10" grado médico con SO de escritorio para manejo intuitivo.
• Secuencias totalmente automatizadas con guardado automático de datos y control de acceso multinivel.
• Puerto de red para acceso externo, transferencia de datos y actualizaciones remotas.

Gestión multi-instrumento

• Software opcional para control de uno o varios equipos y gestión centralizada.
• Visualización en tiempo real de curvas de transmisión, coeficientes, temperatura y humedad.
• Opciones: trazabilidad GMP y gestión centralizada DataShield™.

Eficiencia energética

• Control de frecuencia variable y componentes de bajo consumo para reducir el consumo energético.
• Operación autónoma posible (PC opcional), reduciendo costes de instalación y mantenimiento.

Principio de ensayo
La muestra pretratada se sujeta entre las cámaras de ensayo. Oxígeno (o gas portador con humedad controlada) fluye por un lado y nitrógeno de alta pureza por el otro. Las moléculas difundidas se transportan al sensor y las concentraciones medidas se usan para calcular OTR/WVTR.

Normas de referencia
ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129

Aplicaciones de ensayo
Aplicaciones básicas

• Películas: plásticas, compuestas, coextruidas, metalizadas y compuestos aluminio/plástico.
• Envases: botellas, bolsas, latas, cajas y tambores en plástico, papel/composite, vidrio y metal.
• Láminas: PP, PVC, PVDC, hojas metálicas, caucho, obleas de silicio.

Aplicaciones extendidas

• Tapas, componentes LCD, materiales backsheet solares, tuberías PPR, blísters médicos, apósitos estériles, carcasas de baterías.

Parámetros técnicos (selección)
Área estándar: 50 cm²; Rango OTR: 0,01–200 cc/(m²·día); Rango WVTR: 0,005–50 g/(m²·día); Rango embalaje: 0,00005–1 cc/(pkg·día); Resolución: 0,0001; Repetibilidad: OTR 0,01 cc/(m²·día) o 1 %; WVTR 0,005 g/(m²·día) o 2 %; Temperatura: 15–50 °C (±0,2 °C); Humedad: 0%, 35–90% ±2%

Especificaciones técnicas (selección)
Tamaño película: 4,2" × 4,2" (10,6 × 10,6 cm); Espesor ≤ 3 mm; Contenedor ≤ Φ100 mm × 250 mm; Gas portador: N2 99,999% (suministro usuario); Presión gas ≥ 40,6 PSI / 280 kPa; Dimensiones: 68 × 40 × 68 cm; Peso: 75 kg; Alimentación: 120 VAC 60 Hz o 220 VAC 50 Hz

Opciones y configuración

• Opcionales: purificador GP-02, DataShield™, sistema informático GMP, módulo CFR 21 Part 11, celdas adicionales, máscaras, software y PC.
• Configuración estándar: equipo host, muestreador, grasa de vacío, tubo de poliuretano Φ4 mm.

Características técnicas

• Modelo: C401H
• Principio de medida: sensor coulométrico (ppb) + sensor infrarrojo (WVTR)
• Normas: ASTM D3985, ASTM F1249, ISO 15106-2 y otras listadas
