Comprobador del índice de transmisión del vapor de agua C403M

de tasa de transmisión de oxígenopara embalajepara módulo fotovoltaico

Resumen
El Sistema C403M Sistema de ensayo de transmisión de oxígeno/vapor de agua C403M mide la tasa de transmisión de oxígeno (OTR) y de vapor de agua (WVTR) en películas, envases y láminas. Basado en un sensor coulométrico de oxígeno y un sensor infrarrojo de vapor de agua (componentes Labthink), está diseñado para cumplir normas como ASTM D3985, ASTM F1249 e ISO 15106-2 y es aplicable a sectores farmacéutico, alimentario, dispositivos médicos, químicos, fotovoltaica y electrónica.

Características principales

• Ensayos OTR y WVTR integrados en un solo equipo con modos seleccionables: combinado OTR+WVTR, OTR solamente, WVTR solamente.
• Un solo montaje de muestra realiza automáticamente los ensayos combinados para evitar contaminación cruzada.
• Evaluación simultánea de OTR y WVTR en la misma muestra para resultados coherentes.

Sensor principal: Sensor coulométrico de oxígeno

• Sensor coulométrico de nivel ppb (Labthink) para límites de detección bajos y medición en valor absoluto según ASTM D3985.
• No requiere calibración periódica; vida útil prolongada frente a sensores tradicionales.
• Eficiencia de absorción de oxígeno alta en el rango indicado (≈95–98%).

Sensor principal: Sensor infrarrojo de vapor de agua

• Sensor WVTR infrarrojo Labthink diseñado conforme a ASTM F1249.
• Diseño no consumible para larga vida útil; alarma de sobrepaso y funciones de protección integradas.

Control de temperatura, humedad y gas

• Tecnología de circulación de aire 360° para estabilidad térmica.
• Control automatizado del flujo y temperatura del gas portador durante la prueba para mayor precisión.
• Generación de humedad basada en principios NIST y sensores de alta precisión para monitorización y registro en tiempo real.
• Opción GP-02 para purificación de gas y suministro de nitrógeno ultrapuro.
• Repetibilidad del sistema hasta 0,02 cc/(m²·día).

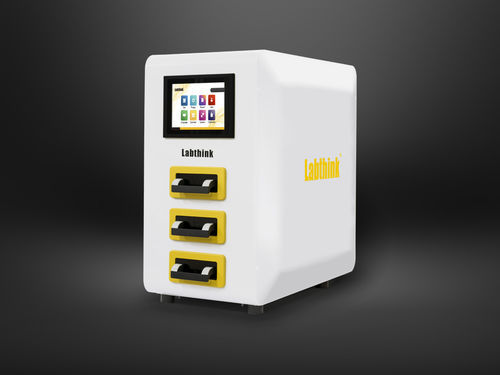

Diseño independiente de tres celdas

• Celdas tipo cajón con sujeción automática de muestras para manipulación rápida y sellado seguro.
• Tres celdas independientes de 50 cm² permiten ensayos paralelos de tres muestras en condiciones idénticas con datos independientes.
• Aumenta el rendimiento por ciclo de prueba de dos a tres muestras.

Sistema de control inteligente

• Pantalla táctil de 10" de grado médico con SO de escritorio para operación sencilla.
• Secuencias de ensayo totalmente automáticas con guardado automático de datos y alertas inteligentes mediante múltiples sensores.
• Funciones integradas: calendario, cambio multilingüe, control de acceso multinivel y puerto de red para acceso externo y actualizaciones remotas.

Gestión multi-instrumento y software

• Software de plataforma opcional para control centralizado de uno o varios equipos y gestión consolidada de datos.
• Visualización en tiempo real de tasa de transmisión, coeficiente, curvas de temperatura y humedad; modos profesionales para investigación.
• Opciones: trazabilidad GMP y DataShield™ para gestión segura y centralizada de datos.

Eficiencia energética y operación

• Tecnología de control de frecuencia variable y componentes de bajo consumo para disminuir el consumo eléctrico.
• El instrumento puede operar de forma autónoma sin un equipo informático dedicado.
• Obtención de datos estables sin sala termostática profesional reduce costes de construcción y operación del laboratorio.

Principio de prueba
La muestra pretratada se sujeta entre las celdas. Oxígeno o gas humidificado circula por un lado y nitrógeno de alta pureza por el otro. Las moléculas difundidas son arrastradas al sensor por la corriente de nitrógeno; las concentraciones medidas permiten calcular OTR/WVTR y resultados relacionados.

Normas de referencia

• ASTM D3985; ASTM F1307; GB/T 19789; GB/T 31354; DIN 53380-3; JIS K7126-2-B; YBB 00082003-2015
• ASTM F1249; ISO 15106-2; GB/T 26253; JIS K7129; YBB00092003-2015

Aplicaciones de ensayo (básicas / extendidas)

• Básicas — Películas, embalajes y láminas: películas plásticas, películas compuestas, películas coextruidas y metalizadas, composites de aluminio, botellas, bolsas, latas, cajas, hojas PP/PVC/PVDC, metal foil, obleas de silicio.
• Extendidas — Tapas, backsheet solares, tuberías (PPR), blísteres médicos, depósitos de combustible de vehículos, carcasas de baterías y otros componentes que requieren evaluación OTR/WVTR.

Especificaciones técnicas

• Modelo: C403M
• Rango de prueba (área estándar 50 cm²): OTR 0.05–200 cc/(m²·día); WVTR 0.05–40 g/(m²·día)
• Área máscara 5 cm² (opcional): OTR 0.5–2000; WVTR 0.5–400
• Resolución: 0.0001 cc/(m²·día) y 0.0001 g/(m²·día)
• Repetibilidad: OTR 0.02 o 1%; WVTR 0.02 o 2% (según mayor)
• Temperatura: 15–50 ℃; fluctuación ±0.2 ℃
• Humedad: 0%, 35–90% ±2% RH
• Celdas de prueba: 3 juegos (tipo cajón, sujeción automática)
• Tamaño muestra: 4.2" × 4.2" (10.6 × 10.6 cm)
• Espesor muestra: ≤ 120 mil (3 mm)
• Área de prueba: 50 cm²
• Gases: N2 99.999% y O2 99.5% (suministrados por el usuario)
• Presión fuente: ≥ 40.6 PSI / 280 kPa
• Conexión: tubo metálico 1/8"
• Dimensiones: 30.7" × 14.1" × 26.7" (78 × 36 × 68 cm)
• Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso neto: 176 lbs (80 kg)
• Configuración estándar: unidad principal, muestreador, grasa de vacío, tubo de poliuretano Φ4 mm
• Opciones: GP-02, software, ordenador, requisitos GMP, CFR 21 Part 11, compresor de aire, DataShield™
