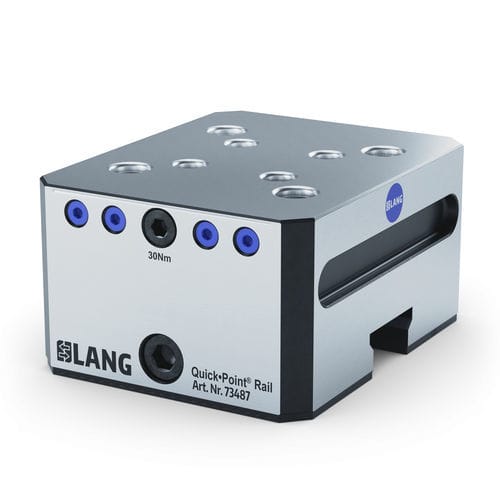

Sistema de sujeción y centrado de placas 73487

para mecanizado de 5 ejes

El elevador combinado de 5 ejes de Quick•Point® Rail puede montarse de forma absolutamente flexible y en la posición exacta en las barras de sujeción del sistema de sujeción rápida. Gracias a la guía de cola de milano y al principio de tracción hacia abajo, la interfaz entre la barra de sujeción y la elevación es extremadamente estable y resistente, lo que garantiza una calidad de fresado fiable. Con las dos rejillas de punto cero - 52 y 96 mm - se pueden sujetar sin problemas todas las variantes de mordazas de LANG. La altura total de 100 mm hace que esta elevación sea ideal para el mecanizado de 5 ejes en el que se requiere una buena accesibilidad. El sistema de carriles Quick•Point® impresiona por su enorme variedad de aplicaciones combinadas con una extraordinaria rentabilidad. Especialmente cuando se utiliza en sistemas de automatización de palets, grandes mesas de 3 ejes y puentes de sujeción, garantiza un ahorro drástico, ya que no requiere una placa base de punto cero en absoluto. Con Quick•Point® Rail, la velocidad de preparación y la flexibilidad vuelven a ser la clave. La alineación sin fisuras de las barras de sujeción permite el posicionamiento variable de las unidades de punto cero en incrementos de 4 mm - extremadamente rápido y con alta repetibilidad. Puntos Cero. Posibilidades de sujeción extremadamente variables gracias a la disposición flexible de los elevadores de punto cero o tornillos de banco en la barra de sujeción Empezar directamente, sin preparación ya que no es necesario modificar/taladrar las mesas/paletas de las máquinas Rentabilidad excepcional ya que no se necesitan placas base
