Sistema de sujeción y centrado para máquina herramienta 85720

con placa de fijación modularcon sistema de fijación múltiplede gran precisión

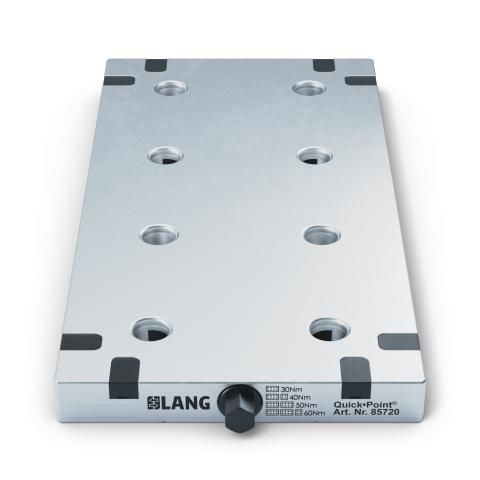

Quick•Point® 96, Placa modular
2 veces, 384 x 192 x 27 mm, sin orificios de montaje
Las nuevas placas modulares extensibles Quick•Point® se caracterizan por un manejo aún más sencillo, rápido y fácil.Con un solo tornillo de apriete se pueden accionar varias placas modulares a la vez. Se pueden conectar en serie un total de dos placas modulares de 2 pliegues y una placa modular de 1 pliegue (lo que resulta en una longitud de 960 mm en la dirección y). Esto facilita la creación de una cuadrícula de punto cero de placas cruzadas en toda la mesa de la máquina que funciona tanto en la dirección x como en la dirección y. Las placas modulares Quick•Point® están disponibles sin orificios de montaje predefinidos, lo que permite una adaptación completamente individual a las condiciones de la mesa de la máquina. LANG ofrece la inserción de los orificios de montaje necesarios como servicio, pero también puede hacerlo el cliente.

Para más información, consulte nuestro catálogo a partir de la página 10 o visite nuestra
página web https://lang-technik.de/es/solutions/zero-point-clamping-system/quick-point-zero-point-clamping-system
