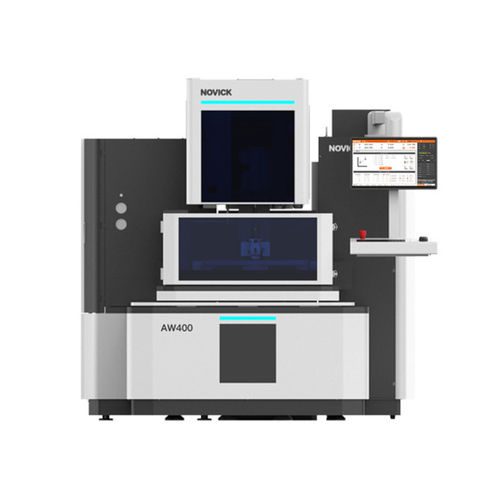

Máquina de electroerosión de hilo AW400

CNCde precisiónpara la fabricación de moldes

Overview
La AW400 es una máquina de electroerosión por hilo (EDM) CNC de baja velocidad diseñada para el mecanizado de precisión de materiales conductores. Hereda la fiabilidad de los sistemas anteriores de slow-wire walking y presenta mejoras prácticas: depósito de líquido de alta visibilidad, tira LED frontal de estado de proceso y una arquitectura del sistema optimizada y modular para una operación más intuitiva y escalable. Opciones: motores lineales X/Y y módulo de acabado para mejorar el acabado superficial.

Applications

• Componentes aeroespaciales
• Piezas y utillaje del sector automoción
• Electrónica y componentes de precisión
• Fabricación de moldes y utillaje
• Mecanizado metálico general
• Postprocesado para impresión 3D metálica

Category
Serie CNC de hilo lento de precisión

Keywords

• EDM por hilo baja velocidad
• electroerosión por hilo
• slow wire walking
• corte por hilo de precisión
• AW400

Product Details
Parameters: Unit: AW400

Technical specifications

• Modelo: AW400
• Dimensiones totales: 2100 x 3050 x 2100 mm
• Peso máquina: 3000 kg
• Tamaño de la mesa: 650 x 490 mm
• Altura mesa de trabajo: 1000 mm
• Recorridos (X/Y/Z): 400 x 300 x 220 mm
• Recorrido ejes U, V: 80 x 80 mm
• Máxima inclinación de mecanizado: ±25°/50
• Peso máximo pieza: 400 kg
• Tamaño máximo pieza: 800 x 600 x 215 mm
• Motores: sistema servo AC importado
• Diámetros de hilo de cobre compatibles: 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosidad superficial: Ra ≤ 0,45 μm (estándar), Ra ≤ 0,25 μm (con módulo de acabado)
• Corriente máxima de mecanizado: 25 A
• Capacidad de almacenamiento de condiciones de procesamiento: 5000
• Velocidad máxima de mecanizado: hasta 160 mm²/min (Φ0,25 hilo latón); hasta 250 mm²/min (Φ0,3 hilo de alta velocidad, requiere módulo de expansión)
• Alimentación estándar: 3 x 380V 50/60Hz, 7 kVA
• Corriente a plena carga: 10 A
• Puerta del depósito: apertura tipo abatible manual
• Opcional: actualización a motor lineal X/Y disponible
