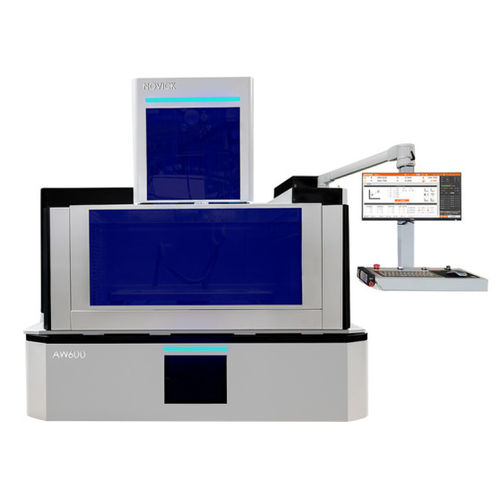

Máquina de electroerosión de hilo AW600

CNCpara la fabricación de moldesde precisión

Descripción general del producto
La AW600, EDM por hilo de baja velocidad (serie AW), es la cuarta generación de máquinas slow-wire desarrollada internamente. Mantiene la estabilidad y fiabilidad de la generación anterior y mejora la usabilidad y la extensibilidad del sistema de control. Hardware y software están personalizados para alimentación automática del hilo y producción de líneas paralelas, dirigida a aeroespacial, automoción, materiales especiales y mecanizado de moldes electrónicos.

Principales aplicaciones

• Componentes aeroespaciales
• Piezas y utillaje para automoción
• Materiales especiales y aleaciones difíciles de maquinar
• Moldes y piezas de precisión para la industria electrónica

Categoría

• Serie CNC de slow-wire de precisión

Palabras clave

• Avance lento del hilo
• Corte por hilo EDM, slow wire
• Máquina de corte por hilo baja velocidad

Parámetros técnicos

• Modelo: AW600
• Dimensiones totales: 3000 × 3400 × 2300 mm
• Peso de la máquina: 3500 kg
• Tamaño de mesa: 850 × 600 mm
• Altura de la bancada al suelo: 920 mm
• Recorridos X, Y, Z: 600 × 400 × 360 mm
• Recorrido U, V: 100 × 100 mm
• Conicidad máxima de mecanizado: ±25°/80
• Peso máximo de la pieza: 800 kg
• Tamaño máximo de la pieza: 1030 × 800 × 350 mm
• Motores ejes X, Y, U, V, Z: Sistema servo AC importado
• Diámetro de hilo de cobre: 0,15 / 0,20 / 0,25 / 0,30 mm
• Rugosidad superficial óptima: Ra ≤ 0,45 μm (≤ 0,25 μm con módulo de acabado)
• Corriente máxima de mecanizado: 25 A
• Capacidad de almacenamiento de programas: 5000
• Velocidad máxima de procesamiento: 160 mm²/min (Φ0,25 hilo latón); 250 mm²/min (Φ0,3 hilo de alta velocidad con módulo de expansión de corriente)
• Alimentación estándar: 3×380V 50/60Hz 7 kVA
• Corriente a plena carga: 10 A
• Apertura de la tapa del depósito de líquido: Elevación automática

Opciones / configuraciones adicionales

• Módulo de acabado para mejorar rugosidad
• Módulo de expansión de corriente para hilos de mayor velocidad (Φ0,3)
• Ejes X e Y con opción de motor lineal
