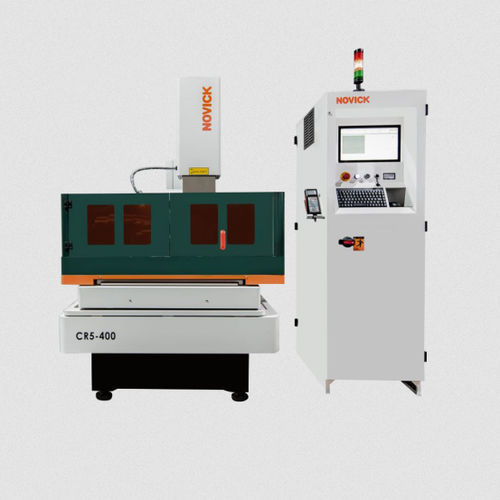

Máquina de electroerosión wire EDM CR5-400

de hilode hilopara herramientas de PCD

Descripción
La CR5-400 es una electroerosión por hilo CNC de 5 ejes con movimiento recíproco diseñada para el mecanizado de herramientas PCD para suelos y carpintería. La máquina permite el montaje en una sola sujeción de las herramientas PCD, la detección automática de indexado para fresas multi-diente, el posicionamiento automático de la desviación de arista lateral y ángulo posterior, el control de la trayectoria de los dientes de la herramienta, el mecanizado EDM totalmente automático de múltiples dientes y la medición en línea de la precisión de mecanizado. Estas funciones adaptan los métodos tradicionales de procesado para la fabricación de herramientas PCD y mejoran la eficiencia de producción.

Categoría
Serie de máquinas para procesado de herramientas

Palabras clave

• Fresa
• Herramienta PCD
• Máquina de corte por hilo

Especificaciones del producto

• Modelo: CR5-400
• Dimensiones totales (incluida consola): 2040 x 1600 x 1830 mm
• Peso total (incluida la armadura eléctrica): 2000 Kg
• Tamaño de la mesa de trabajo: 590 x 350 mm
• Altura de la mesa al suelo: 780 mm
• Recorridos XYZ: 400 x 280 x 160 mm
• Volumen del tanque: 80 L
• Diámetro máximo del cortador: 300 mm
• Longitud útil máxima de la herramienta: 0–100 mm
• Ángulo máximo de rotación eje A: ±360°
• Velocidad máxima de rotación eje A: 20 r/min
• Ángulo máximo de rotación eje B: ±45°
• Interfaz de vástago eje A: Herramienta madera: mango hidráulico monobloque ajustable; Herramienta metal: BT40 (opcional BT50 / HSK63A)
• Resolución mínima ejes A/B: 0.001°
• Tipos de herramientas mecanizables: Fresa perfiladora de suelo de madera, fresa de ranura, fresa en forma de asa para mobiliario
• Alimentación: 3 x 380V 50/60Hz 2 kVA
• Corriente a plena carga: 3 A

Características técnicas

• Corte por hilo recíproco en cinco ejes apropiado para perfiles dentales PCD complejos
• Procesado multi-diente automatizado con indexado y posicionamiento de ángulos de borde
• Medición en línea y control en lazo cerrado de la precisión de mecanizado
• Interfaces de vástago flexibles para cuchillas de madera y metal (opciones BT40/BT50/HSK63A)
• Huella compacta con consola integrada y tanque dieléctrico de 80 L
