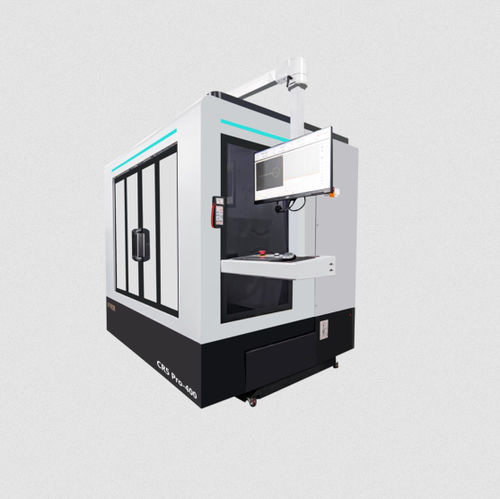

Máquina de electroerosión wire EDM CR5 Pro-400

de hilode hilode alta precisión

Descripción general
Las máquinas EDM de corte por hilo CNC de precisión CR5 Pro-400 y CR5-400 están diseñadas para la industria de mecanizado de herramientas PCD para suelos y carpintería. Ofrecen soluciones técnicas automatizadas: una sola sujeción de herramientas PCD, detección automática de indexado de múltiples dientes, posicionamiento automático de desviación del ángulo trasero del filo, control de la trayectoria de la forma del diente de la herramienta, mecanizado por descarga eléctrica totalmente automático para múltiples dientes y medición automática en línea de la precisión de mecanizado; reemplazando los métodos tradicionales y mejorando la eficiencia de producción de herramientas PCD para carpintería.

Características clave

• Una sola sujeción de herramientas PCD
• Detección automática de indexado de múltiples dientes de la herramienta
• Posicionamiento automático de desviación del ángulo trasero del filo
• Control de la trayectoria de la forma de los dientes de la herramienta
• Mecanizado por descarga eléctrica totalmente automático multi-diente
• Medición automática en línea de la precisión de mecanizado

Categoría y palabras clave

• Categoría: Serie de máquinas para mecanizado de herramientas
• Palabras clave: Fresa; Herramienta PCD; Máquina de corte por hilo para herramientas

Detalles del producto (tabla)
Modelo de máquina: CR5 Pro-400
Dimensiones totales (incluida consola) (mm): 2700 x 2000 x 2200
Peso total con armario eléctrico (Kg): 2600
Tamaño de la mesa de trabajo (mm): 700 x 240
Altura de la mesa al suelo (mm): 800
Recorrido ejes XYZ (mm): 400 x 300 x 160
Volumen del tanque de agua (L): 90 L
Diámetro máximo del cortador (mm): 300
Longitud efectiva máxima de la herramienta (mm): 350 (opcional contrapunto manual para herramientas extra largas)
Ángulo máximo de rotación del eje A (°): ±360
Velocidad del eje A: 20 r/min
Ángulo máximo de rotación del eje B (°): ±45
Interfaz vástago eje A: Herramienta de madera: mango hidráulico monobloque ajustable; Herramienta metálica: BT40 opcional BT50/HSK63A
Resolución mínima ejes A/B: 0,001°
Tipos de herramientas mecanizables: Fresa formadora de suelo de madera, fresa de encaje; Fresa con forma de asa para muebles
Alimentación: 3 x 380V 50/60Hz 2 kVA
Corriente a plena carga: 3 A

Especificaciones técnicas

• Modelo: CR5 Pro-400
• Dimensiones totales (incluida consola): 2700 x 2000 x 2200 mm
• Peso total (incluido armario eléctrico): 2600 Kg
• Tamaño de la mesa de trabajo: 700 x 240 mm
• Altura de la mesa al suelo: 800 mm
• Recorrido XYZ: 400 x 300 x 160 mm
• Volumen del tanque de agua: 90 L
• Diámetro máximo del cortador: 300 mm
• Longitud efectiva máxima de la herramienta: 350 mm (opcional para herramientas extra largas con contrapunto manual)
• Ángulo máximo de rotación eje A: ±360°
• Velocidad eje A: 20 r/min
• Ángulo máximo de rotación eje B: ±45°
• Interfaz husillo/herramienta: Herramienta madera: mango hidráulico monobloque ajustable; Herramienta metal: BT40 (opcional BT50 / HSK63A)
• Resolución mínima ejes A/B: 0,001°
• Tipos de herramientas mecanizables: Fresa formadora de suelo de madera, fresa de encaje; Fresa con forma de asa para muebles
• Alimentación: 3 x 380V 50/60Hz, 2 kVA
• Corriente a plena carga: 3 A
