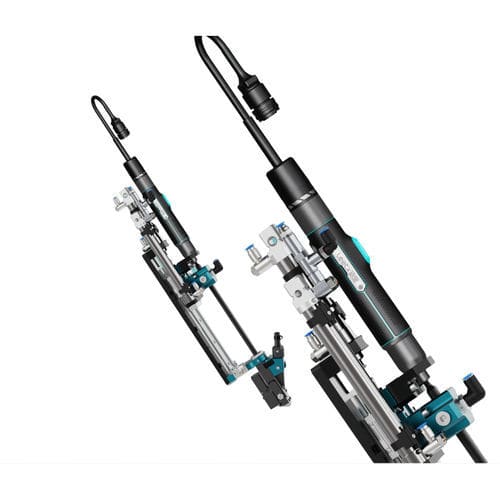

Modulo de atornillado robotizado AOV

automatizadoal vacíopara la colocación de tornillos

Resumen
El módulo de vacío con accionamiento externo AOV impulsa tornillos hasta el conjunto de la cabeza-herramienta. Un sistema de manguito con succión por vacío sujeta y entrega los tornillos alineados a la superficie de la pieza. El mecanismo flotante radial recentra activamente tras interferencias externas y compensa la excentricidad durante la inserción y el apriete.

Funciones clave

• Asistencia en el alineamiento de tornillos
• Adsorción por vacío para recogida segura
• Tolerancia a obstrucciones en la alimentación
• Flotación radial para compensar excentricidad
• Resolución de problemas rápida y recuperación

Características y ventajas

• Diseño flotante: se adapta a excentricidades moderadas en la entrada del orificio y durante el apriete; recentra automáticamente tras perturbaciones para mantener una alimentación precisa.
• Fuerza de empuje ajustable: configuración adaptable a distintos tipos de tornillo y requisitos de apriete.
• Detección de succión: supervisa el estado del vacío para asegurar una recogida fiable y reducir errores de alimentación.
• Tolerancia a obstrucciones: permite operación continua o recuperación rápida ante bloqueos menores.

Estructura / Marco del sistema / Condiciones de aplicación
Se proporcionan ilustraciones de la estructura, el marco del sistema y las condiciones de aplicación a modo de referencia. El módulo integra una estructura mecánica flotante radial, alimentación por manguito de vacío e interfaz con la cabeza-herramienta. Está pensado para integración en líneas automatizadas de apriete y sistemas de alimentación montados en robots o cabezas-herramienta; consulte la ficha del producto para las condiciones de funcionamiento detalladas.

Aplicaciones relacionadas

• Automóvil
• Piezas automotrices
• Control de motores
• Batería de tracción
• Electrónica de consumo
• Electrodomésticos

Especificaciones técnicas

• Modelo / Serie: AOV
• Método de alimentación: Impulso por soplado con succión por manguito
• Mecanismo flotante: Flotación radial para compensar la excentricidad
• Tipos de tornillo compatibles: 3 tipos de tornillos
• Diámetro exterior máximo de tornillos: 14 mm
• Condiciones de funcionamiento: 2 (indicado en la ficha del producto)
• Funciones clave: asistencia de alineamiento, adsorción por vacío, tolerancia a obstrucciones, flotación radial, resolución rápida de problemas
